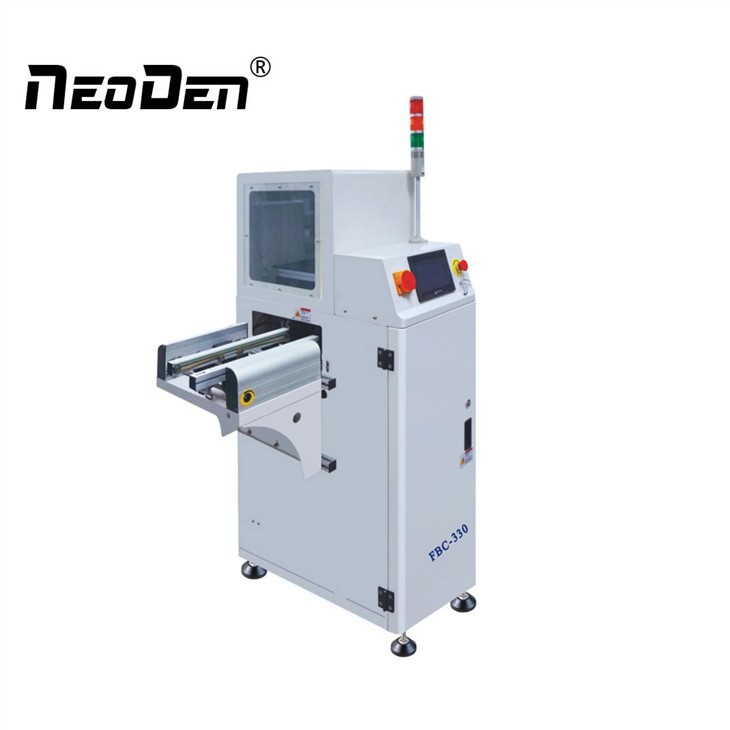

PCB 버퍼
■ NG 불량, OK, 보드 없음 3 상태 식별 가능
■ 수납보드 개수: 20개
NeoDen SMT Buffer는 다양한 SMT 생산 단계 사이에서 PCB를 임시로 저장하고 관리하도록 설계된 자동 컨베이어 시스템입니다. 기계 간의 속도 변화를 흡수하여 원활한 자재 흐름을 유지하고 혼잡을 방지하며 리플로우 후 냉각 및 생산 최적화를 위한 임시 준비를 제공합니다.-
이 시스템은 FIFO(선입-In-선출-Out), LIFO(Last-In-First{5}}Out), NG/OK 정렬 및 통과 모드를 지원하므로 광범위한 SMT 생산 라인에 적합합니다.
문의 보내기
Product Details ofPCB 버퍼
SMT 버퍼 컨베이어를 사용하는 이유는 무엇입니까?
기계 사이클 시간의 차이로 인해 SMT 조립 라인에 병목 현상이 발생하는 경우가 많습니다. 버퍼 컨베이어는 프로세스 간 임시 저장 스테이션 역할을 하여 업스트림 및 다운스트림 장비가 보다 효율적으로 작동할 수 있도록 해줍니다.
일반적인 응용 분야는 다음과 같습니다.
- 처리 속도가 다른 기계 간의 라인 밸런싱.
- 포스트-리플로우 냉각 및 임시 보드 유지.
- 다운스트림 일시 중지 또는 감속 중 생산 최적화.
- 유연한 FIFO 및 LIFO 생산 관리.
- SPI 또는 A 이후 OK/NG 보드 정렬OI 기능pection.
사양
| 제어 시스템 | PLC + 터치스크린 | 치수 | 500×1160×1700mm |
| PCB 크기 | 50 × 50mm – 450 × 330mm | PCB 두께 | 0.6 – 3.0mm |
| 사이클 시간 | 약 8초 | 전원공급장치 | 110V / 220V, 50/60Hz |
| 스토리지 보드 수 | 20개 | 공기의 압력 | 0.4~0.6MPa |
| 공기 소비량 | 최대. 10 L/분 | 컨베이어 높이 | 900±30mm |
| 컨베이어 방향 | L-R 또는 R-L(선택사항) | 정점 | 10, 20, 30, 40mm |
| 총중량 | 200kg | 포장 크기 | 700×1360×1900mm |
NeoDen SMT 버퍼의 주요 특징
1. 더블 볼스크류 승강구조
NeoDen Buffer는 수직 이동을 위해 이중 볼 스크류 구조를 채택했습니다. 이 설계는 안정적인 상승 및 하강 작동을 제공하는 동시에 자동 PCB 보관 및 서로 다른 레벨 간 전송을 가능하게 합니다.
2. PLC + 터치스크린 제어 시스템
NeoDen SMT 버퍼는 PLC와 터치스크린 제어 시스템을 활용해 조작이 쉽고 매개변수 설정이 편리해 운영자가 장비를 효율적으로 관리할 수 있습니다.
3. 다중 작동 모드
하나의 기계는 여러 생산 흐름 모드를 통합합니다.
- FIFO(선-입-선입-아웃)
- LIFO(후-입력-선출-출력)
- 통과{0}}모드
- NG/OK 정렬 모드
이러한 기능은 다양한 생산 요구 사항 및 프로세스 배열에 더 큰 유연성을 제공합니다.
4. NG, OK 및 No-보드 상태 식별
시스템은 세 가지 작동 상태를 식별할 수 있습니다.
- NG보드
- OK보드
- 보드 없음
SPI 또는 AOI 시스템과 같은 검사 장비와 연결되면 버퍼는 자동 보드 흐름 관리 및 정렬을 지원할 수 있습니다.
5. 표준 SMEMA 인터페이스 호환성
NeoDen Buffer는 SMEMA 인터페이스 표준과 호환되므로 자동화된 생산 라인을 위한 업스트림 및 다운스트림 SMT 장비와 통합할 수 있습니다.
당신이 필요로 하는 경우에, 자세한 내용은 저희에게 연락 주시기 바랍니다.
원스톱 SMT 조립 생산 라인 제공-
네오덴 소개
공장
인증
전시회
당신이 필요로 하는 경우에, 자세한 내용은 저희에게 연락 주시기 바랍니다.
FAQ
Q1. 버퍼가 SPI 및 AOI 검사 기계와 함께 작동할 수 있습니까?
A. 네. 버퍼는 SPI, AOI 등 검사 장비 후 보드 정렬을 지원할 수 있습니다.
NG 보드, OK 보드, 보드 없음의 세 가지 상태를 식별할 수 있습니다.
Q2. 기계는 몇 개의 보드를 저장할 수 있습니까?
A. NeoDen SMT 버퍼는 최대 20개의 PCB를 저장할 수 있으므로 임시 버퍼링 및 리플로우 후 냉각 애플리케이션에 적합합니다.-
Q3. 어떤 PCB 크기가 지원됩니까?
A. 이 기계는 50 × 50 mm ~ 450 × 330 mm의 PCB 크기를 지원하며 PCB 두께는 0.6 mm ~ 3.0 mm 범위입니다.
Q4. 기계는 어떤 제어 시스템을 사용합니까?
A. NeoDen SMT 버퍼는 PLC + 터치 스크린 제어 시스템을 사용하여 간단한 작동과 쉬운 매개변수 구성을 제공합니다.
