NeoDen ND800 인라인 AOI 기계

• 스텐실 인쇄:납땜 불가, 납땜 부족 또는 과도한 납땜, 납땜 정렬 불량, 브리징, 얼룩, 긁힘 등.
• 구성요소 결함:누락되거나 과도한 구성 요소, 정렬 불량, 고르지 않음, 가장자리 처리, 반대쪽 장착, 잘못되거나 불량한 구성 요소 등
• 담그다:부품 누락, 파손 부품, 오프셋, 스큐, 반전 등
• 납땜 결함:납땜 과다 또는 누락, 빈 납땜, 브리징, 납땜 볼, IC NG, 구리 얼룩 등

AOI 기계 특징

1. 5백만 픽셀 풀-컬러 고속 디지털 카메라(16/20백만 픽셀 옵션)는 이미지 촬영의 고효율, 고품질 및 높은 안정성을 보장하고 실제적이고 자연스러운 이미지 효과를 복원합니다.

2. Windows 7 x64 운영 체제, 높은 데이터 처리 속도.

3. 컴퓨터 시스템의 효율성 균형을 맞추기 위해 GPU 독립 하드웨어 처리 이미지와 CPU 처리 비{1}}이미지 컴퓨팅 처리.

4. 6 시리즈 AOI 제품, 높은 안정성 및 효율성을 기반으로 수천 개의 판매, 고급 및 업그레이드 구성 및 지속적인 기술 혁신.

5. 고해상도, 고유한 평행 조명 디자인, 기울어지거나 높은 PCBA 구성 요소를 갖춘 옵션 텔레센트릭 렌즈를 뚜렷하게 표시할 수 있습니다.

6. 지능적이고 빠른 프로그래밍, 지능적인 알고리즘, 수동 개입이 필요 없고 배우기 쉬우며 높은 탐지율, 낮은 오류율.

ND800 AOI 기계 사양

제품명	NeoDen ND800 AOI 검사기	지면으로부터 PCB 높이	900±20mm
모델	ND800	기계 차원	길이980*W980*H1620mm
PCB 두께	0.3mm~5mm	XY 포지셔닝 정확도	8um 이하
최대. PCB 크기(X x Y)	400mm x 360mm	힘	AC220V,50/60Hz,1.5KW
최소 PCB 크기(Y x X)	50mm x 50mm	무게	550Kg
이동 속도	830mm/초(최대)

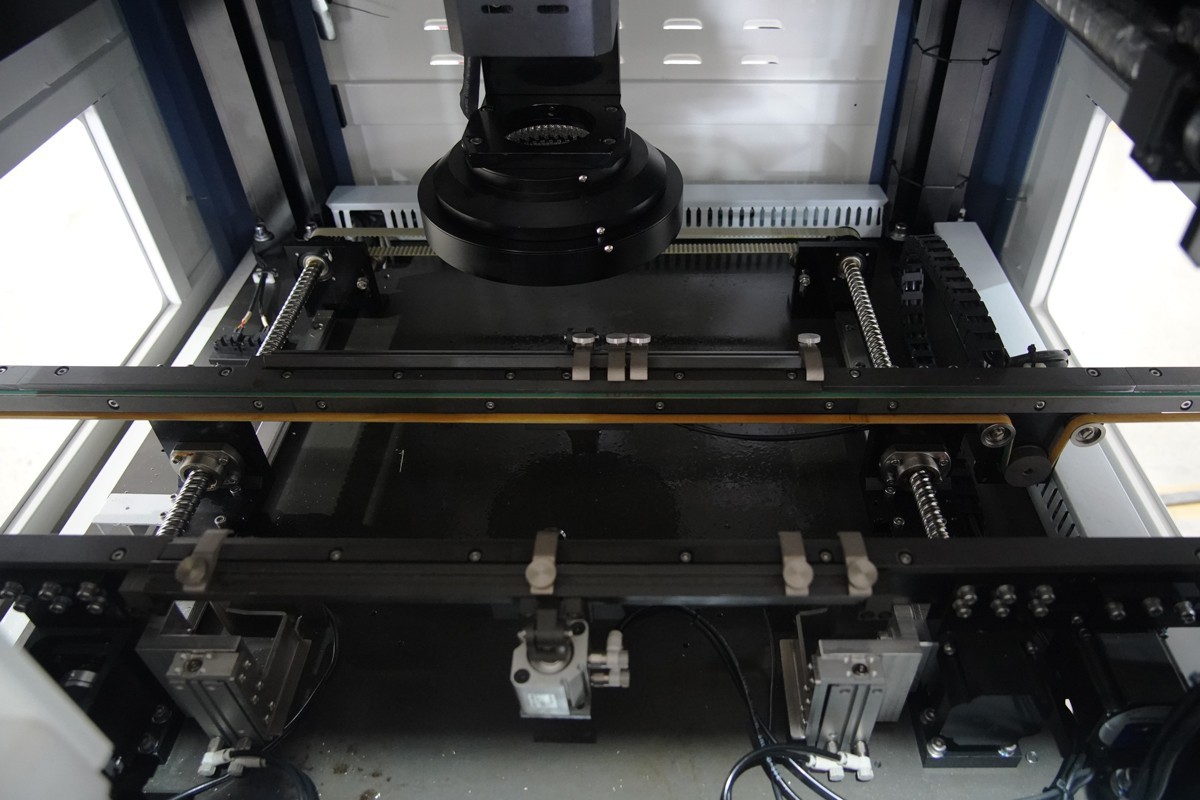

세부





당신이 필요로 하는 경우에, 더 많은 정보를 위해 우리에게 연락 주시기 바랍니다.

품질 관리

우리는 QC 담당자가 생산 라인에 머물면서 검사를 수행하도록 합니다.

모든 제품은 배송 전 검사를 거쳐야 합니다.

인라인검사와 최종검사를 진행합니다.

1. 모든 원료는 공장에 도착하면 확인됩니다.

2. 모든 부품과 로고 및 모든 세부 사항은 생산 중에 확인됩니다.

3. 생산 중에 모든 포장 세부 사항을 확인합니다.

4. 모든 생산 품질과 포장은 완료 후 최종 검사를 통해 확인됩니다.

neoDen SMT AOI 기계 고객 사례

🇮🇷 이란 | 화재 안전 시스템 제조업체

✓ 턴키 SMT 라인 검증

전체-자동 화재 경보기 및 안전 전자제품 생산

완전한 SMT 생산 라인 흐름:

PCB 로더 ➔ NeoDen ND1 자동 프린터 ➔ NeoDen N10P 픽 앤 플레이스 ➔ NeoDen T12L 리플로우 오븐 ➔ NeoDen ND800 AOI 검사 ➔ PCB 언로더

이란 사례 연구 전문 읽기

🇩🇿 알제리 | TV 세트-탑박스 및 오디오 전자제품 제조업체

✓ 높은-볼륨 SMT 라인 확인됨

가전제품 및 TV 박스 대량 조립

완전한 SMT 생산 라인 흐름:

PCB 자동 로더 ➔ NeoDen ND2 자동 프린터 ➔ NeoDen10 픽 앤 플레이스 × 2 ➔ NeoDen IN12C 리플로우 오븐 ➔ NeoDen ND800 AOI 검사 ➔ PCB 자동 언로더

알제리 사례 연구 전문 읽기

네오덴 SMT 소개



공장



절강 NeoDen 기술 유한 회사NeoDen은 2010년부터 다양한 SMT 솔루션을 제조 및 수출해 왔습니다. 풍부한 경험을 갖춘 R&D, 잘 훈련된 생산을 활용하여 NeoDen은 전 세계 고객으로부터 큰 평판을 얻습니다.

글로벌 생태계에서 우리는 최고의 파트너와 협력하여 보다 긴밀한 판매 서비스, 높은 수준의 전문적이고 효율적인 기술 지원을 제공합니다.

우리는 훌륭한 사람들과 파트너가 NeoDen을 훌륭한 회사로 만들고 혁신, 다양성 및 지속 가능성에 대한 우리의 헌신이 SMT 자동화가 어디에서나 모든 취미 생활자에게 접근 가능하도록 보장한다고 믿습니다.





전시회





인증





당신이 필요로 하는 경우에, 자세한 내용은 저희에게 연락 주시기 바랍니다.

Q1. ND800 SMT AOI 기계로 SMT 라인을 어떻게 구축할 수 있나요?
A. 통신 방법: 표준 SMEMA 연결.

Q2. 유지보수 기능을 지원하나요?
A. 옵션 구성: 유지 관리 스테이션, 오프라인 프로그래밍 시스템, SPC 서보, 바코드 시스템 등

정확한 요청을 남겨주세요.

Q3. PCB 크기가 큰 경우 사용자 정의를 지원합니까?
A. 네, 최대 금액을 남겨주세요. PCB 크기와 맞춤화를 실현할 수 있는지 확인하겠습니다.

Q4. 이 모델의 구성 요소 높이 범위는 무엇입니까?
A. 상단 : 35mm, 하단 : 75mm (조정 가능, 필요에 따라 맞춤 설정할 수 있음)

Q5. 배치 효과를 검사하기 위해 기계를 사용할 수 있습니까?
A. 예, 칩 마운터 후에 기계를 설치하면 부품 누락, 오프셋, 기울어짐, 묘비, 측면 장착, 회전, 잘못된 부품, 손상 및 반전 등을 확인하는 데 도움이 될 수 있습니다.
