NeoDen N10P 픽 앤 플레이스 머신
■ 배치율 최대 20,000CPH
■ 배치 정확도 0.01mm
■ 8mm 테이프 피더 80개 공급 장치 용량
NeoDen N10P는 강력한 구성과 높은 수준의 자동화를 통해 SMT 생산 속도와 수율을 높이도록 설계된 고성능 고속 표면 실장 기계입니다.{2}}
지능형 비전: 듀얼 마크 카메라 + 전면 비행 카메라 + IC 카메라의 포괄적인 카메라 구성이 특징입니다. 0201부터 최대 40mm×40mm(최대 높이 16mm)까지 넓은 구성 요소 범위를 지원합니다.
높은 자동화 및 호환성: 향상된 속도와 유연성을 위해 39개 노즐 위치를 갖춘 표준 자동 노즐 변경 기능을 갖추고 있습니다.
Product Details ofNeoDen N10P 픽 앤 플레이스 머신
SMT 마운터 소개
다기능 SMT 배치 기계는 구성요소의 고속, 고정밀- 완전 자동 배치를 실현하는 데 사용되며 전체에서 가장 중요하고 복잡한 장비입니다.SMT 생산 라인.
NeoDen N10P 자동 노즐 변경 기능이 시스템. 39 노즐 위치에 추가되어 통합 배치의 속도와 유연성이 향상되었습니다.
높은 정확성과 유연성을 갖춘 NeoDen N10P SMT 기계는 SMT 생산 라인의 생산성을 크게 향상시킬 수 있습니다.
NeoDen N10P 표면 실장 기계를 선택하는 이유네?
【효율성 향상】8개 장착헤드 및 완전 폐쇄{0}}루프 제어 시스템, 최대 속도는 20,000CPH입니다.
【뛰어난 정확도】 듀얼 마크 카메라, 전면 비행 카메라 및 IC 카메라가 장착된 최대 ±0.01mm의 배치 정확도, 특히 IC 카메라는 자동 보정을 지원하여 작은 부품의 정확한 배치를 보장합니다.
【뛰어난 호환성】매우 긴 보드에 대응할 수 있도록 연장된 컨베이어 벨트를 사용하여 최대 1500mm x 450mm의 PCB 크기를 지원합니다. 광범위한 구성 요소, 비행 카메라는 0201-22mmx22mm를 지원하고 IC 카메라는 0201-40mmx40mm를 지원하며 구성 요소의 최대 높이는 최대 16mm입니다.
【유연한 먹이주기】80 벨트 피더 용량, 전기 및 공압 피더 혼합 사용 지원, 트레이 및 튜브 피더 지원으로 다양한 생산 요구 사항을 충족합니다.
【지능형 자동화】자동 노즐 변경 기능(노즐 위치 39개) 및 자동 노즐 높이 보정으로 수동 개입이 크게 줄어들고 생산성과 유연성이 향상됩니다.
【안정적이고 신뢰할 수 있음】노즐 공기압 모니터링 및 비정상적인 공기압 정지로 안정적인 작동을 보장하고 재료 낭비를 방지합니다. 최적화된 소프트웨어 설계로 사용 편의성과 안정성이 향상되었습니다.
【쉬운 유지보수】재료 재활용을 용이하게 하기 위해 투척 상자를 추가합니다.
NeoDen N10P PCB 픽 앤 플레이스 기계 기술 사양
| 머리의 수 | 8 | 속도 | 20,000CPH(최대) |
| 위치 정확도 | ±0.01mm | 구성 요소 범위 |
비행 카메라: 0201-22mmx22mm |
| PCB 크기 |
최소. 50mmx50mm |
IC 카메라: 0201-40mmx40mm | |
|
최대: 450mm*1500mm(IC 트레이 제외) |
최대 높이: 16mm | ||
|
395mm*1500mm(IC 트레이 포함) |
힘 | 600W, 단상, 220V/110V, 50Hz/60Hz | |
| PCB 두께 | 0.2mm-3.5mm | 피더 용량 |
테이프 및 릴: 80개(전면 33개+47 후면) |
| 공기 소스 | 0.6Mpa-0.8Mpa |
IC 트레이: 1 |
|
| 유량 | 37L/분 | 무게 | 1,000kg |
| 차원 | 1289mmx1254mmx1386mm | 포장 크기 | 1320mmx1290mmx1456mm |
NeoDen N10P 성능 하이라이트
배치 헤드 8개
최대 속도 20,000CPH로 구성 요소를 동시에 픽업할 수 있는 완전 폐쇄형-루프 제어 시스템을 지원하는 헤드 8개.
테이프 릴 피더
80개의 테이프 피더, 20개의 스틱 피더 및 60개의 트레이 피더를 지원합니다. 동일한 피더 베이스에서 전기식 피더와 공압식 피더를 혼합하여 사용할 수 있습니다.
자체 개발한-비행 카메라
2개의 4세대 고속 비행 카메라 인식 시스템, US ON 센서, 28mm 산업용 렌즈를 갖춘 전면 및 후면.
노즐 스테이션
자동 노즐 교환 기능 탑재39홀은 배치 속도와 유연성을 대폭 높이고 노동력을 줄입니다.
자동 노즐 높이 교정
노즐 높이 자동 교정,
인력을 효율적으로 활용할 수 있습니다.
공기압 자동검사
비정상적인 기압으로 인해 배치가 일시 중지되어 잠재적인 손상과 재료 낭비를 방지합니다.
칩 마운팅 머신 비디오
네오덴 서비스
우리는 고품질 SMT 라인을 공급할 뿐만 아니라 우수한 애프터 서비스도 제공할 수 있는 좋은 위치에 있습니다.
잘 훈련된-엔지니어가 모든 기술 지원을 제공할 것입니다.
10명의 강력한 애프터 서비스 팀이{1}}고객의 질문에 8시간 이내에 응답할 수 있습니다.
근무일과 휴일 모두 24시간 이내에 전문적인 솔루션을 제공할 수 있습니다.
완벽한 SMT 라인 호환성

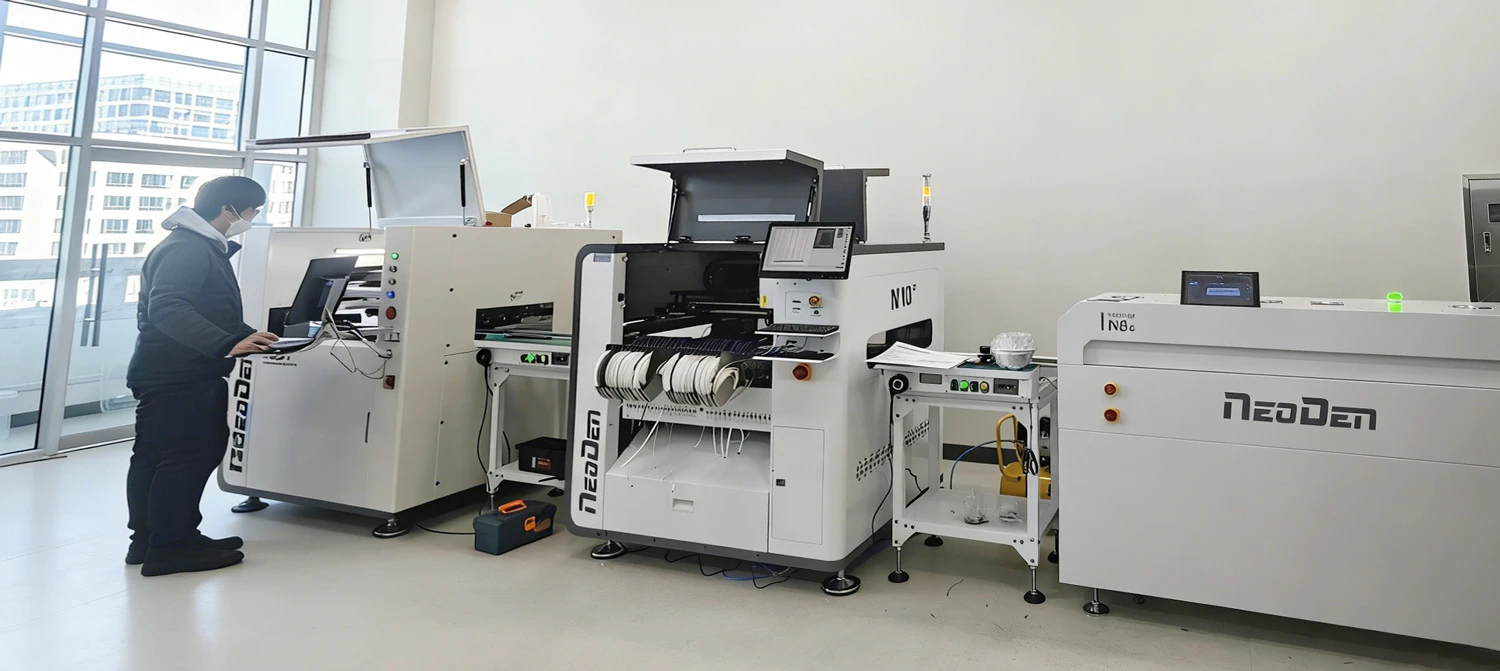

사례 연구|R&D 및 UAV 제어 어셈블리(한국)
정밀 드론 전자제품 제조를 위한 전자동 SMT 라인
라인 구성: ND1 자동 SMT 스텐실 프린터+ NeoDen N10P 픽 앤 플레이스 머신 +IN8C 리플로우 오븐.
- 대상 구성 요소:고밀도 비행 제어 보드 및 센서 모듈.
- 결과:무결함 자동 리플로우 솔더링으로 ±0.01mm 배치 정확도를 달성했습니다.-
사례 연구|컴퓨팅 및 고급{0}}엔드 전자 EMS(프랑스)
듀얼 NeoDen N10P 및 전체{2}}프로세스 검사를 갖춘 완전 자동화된 대용량{0}}SMT 라인
라인 구성: 자동 로더 + ND2 자동 프린터 + SPI + 듀얼NeoDen N10P 픽 앤 플레이스 기계 +ND800 AOI + SMT 버퍼 + IN12C 리플로우 오븐 + 자동 언로더.
- 대상 제품:전자 및 컴퓨터 분야에 종사하며 고화질-감시 제품도 생산합니다.
- 주요 성과:100% 인라인 SPI/AOI 품질 검사를 통해 듀얼{0}}마운터 캐스케이딩을 통해 생산 처리량을 두 배로 늘렸습니다.
네오덴(NeoDen): 믿을 수 있는 SMT 장비 제조업체
공장
회사 프로필
Zhejiang NeoDen Technology Co., Ltd.는 2010년부터 다양한 소형 픽 앤 플레이스 기계를 제조 및 수출해 왔습니다. 풍부한 경험을 갖춘 R&D, 잘 훈련된 생산을 활용하여 NeoDen은 전 세계 고객으로부터 큰 평판을 얻습니다.
글로벌 생태계에서 우리는 최고의 파트너와 협력하여 보다 긴밀한 판매 서비스, 높은 수준의 전문적이고 효율적인 기술 지원을 제공합니다.
우리는 훌륭한 사람들과 파트너가 NeoDen을 훌륭한 회사로 만들고 혁신, 다양성 및 지속 가능성에 대한 우리의 헌신이 SMT 자동화가 어디에서나 모든 취미 생활자에게 접근 가능하도록 보장한다고 믿습니다.
130개 이상의 국가에 전 세계적으로 진출해 있는 NeoDen PNP 기계의 뛰어난 성능, 높은 정확도 및 신뢰성은 R&D, 전문 프로토타입 제작 및 중소 규모 배치 생산에 적합합니다. 우리는 원스톱 SMT 장비의 전문적인 솔루션을 제공합니다.
인증
전시회
자주 묻는 질문
Q1: 피더 용량에는 무엇이 포함됩니까?
A: 최대 80개의 테이프 피더(33개의 전면 + 47 후면).
혼합 전기 및 공압 피더를 지원합니다.
최대 20개의 스틱 피더 또는 60개의 트레이 피더를 선택적으로 지원합니다.
Q2: NeoDen N10P SMT 마운터에 대한 맞춤화가 가능합니까?
A: 예, 옵션 액세서리에는 다음이 포함됩니다.
긴 IC 트레이 홀더
푸쉬업 테이블-
확장 컨베이어
사용자 정의 구성은 생산 요구 사항에 맞게 조정할 수 있습니다.
Q3: 보증 정책은 무엇입니까?
A: 1) 선적 전-검사
모든 기계는 배송 전에 엄격한 테스트를 거칩니다. 구매자는 수령 즉시 패키지를 검사해야 합니다.
2) 보증 범위
배송일로부터 24개월 전액 보증 평생 수리 서비스
3) 기술지원
온라인 Q&A 및 문제 해결 지원
일대일-대-일대일-판매 서비스
무료 기술 상담
Q4: NeoDen N10P LED SMT 기계에는 CE가 있습니까?
A: 네, NeoDen N10P는 TÜV NORD로부터 CE 인증을 받았습니다.
NeoDen N10P PCB 픽 앤 플레이스 기계 기술 사양
| 머리의 수 | 8 | 속도 | 20,000CPH(최대) |
| 위치 정확도 | ±0.01mm | 구성 요소 범위 |
비행 카메라: 0201-22mmx22mm |
| PCB 크기 |
최소. 50mmx50mm |
IC 카메라: 0201-40mmx40mm | |
|
최대: 450mm*1500mm(IC 트레이 제외) |
최대 높이: 16mm | ||
|
395mm*1500mm(IC 트레이 포함) |
힘 | 600W, 단상, 220V/110V, 50Hz/60Hz | |
| PCB 두께 | 0.2mm-3.5mm | 피더 용량 |
테이프 및 릴: 80개(전면 33개+47 후면) |
| 공기 소스 | 0.6Mpa-0.8Mpa |
IC 트레이: 1 |
|
| 유량 | 37L/분 | 무게 | 1,000kg |
| 차원 | 1289mmx1254mmx1386mm | 포장 크기 | 1320mmx1290mmx1456mm |
