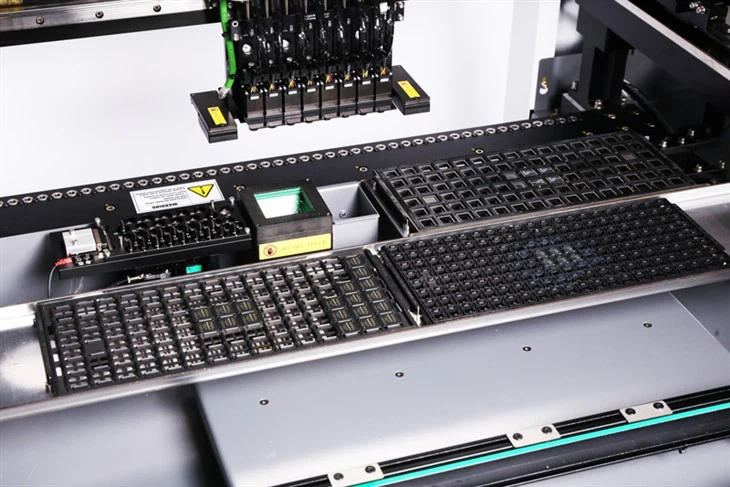

자동 PCB 조립 기계의 특징

1. 크기(L)1500mm*(W)450mm 이내의 PCB 지원

2. 39 노즐 위치

3. 80 테이프 피더

4. 노즐 높이 자동 보정

5. 테이프 피더 80개, 스틱 피더 20개, 트레이 피더 60개 지원

세부

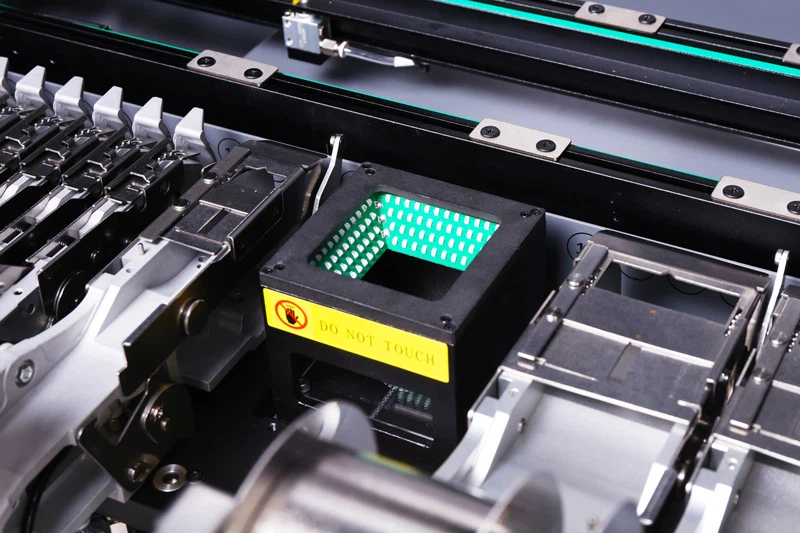

플라잉 카메라

8개의 배치 헤드

자동 노즐 높이

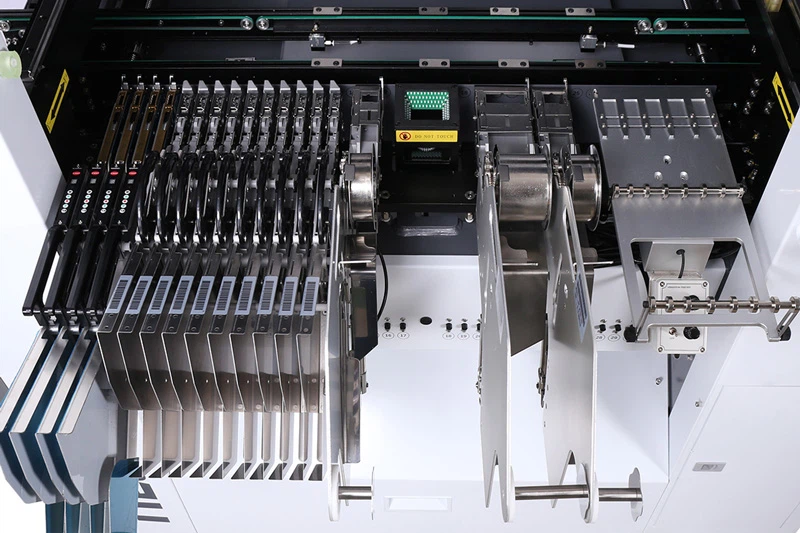

공급기

공기압

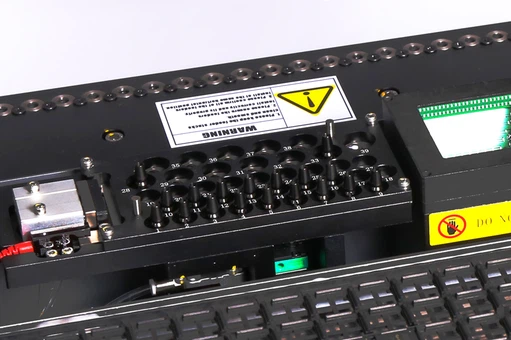

노즐 스테이션

자동 PCB 조립 기계의 기술 매개변수

NeoDen은 SMT 리플로우 오븐, 웨이브 솔더링 기계, 픽 앤 플레이스 기계, 솔더 페이스트 프린터, PCB 로더, PCB 언로더, 칩 마운터, SMT AOI 기계, SMT SPI 기계, SMT X{0}}Ray 기계, SMT 조립 라인 장비, PCB 생산 장비 smt 예비 부품 등 필요한 모든 종류의 SMT 기계를 포함한 전체 SMT 조립 라인 솔루션을 제공합니다. 자세한 내용은 당사에 문의하십시오.

절강 NeoDen 기술 유한 회사

이메일:info@neodentech.com

작은 라인이 필요한 경우 다양한 옵션도 있습니다.

LED 실장 기계에서 노즐은 실장 기술에서 매우 중요한 도구였습니다. 왜냐하면 진공 흡수 부품은 부품 피킹 도구 - 노즐을 통해 완성되기 때문입니다. 그러나 구성 요소의 크기와 원인의 크기 차이로 인해 노즐과 모델을 선택하는 것이 특히 중요합니다. 노즐을 선택하는 가장 좋은 방법은 다음과 같습니다.

Led 패치 기계 선택 노즐 팁:

1. 노즐 크기

소재의 표준사양, LED패치머신 노즐사양은 기본적으로 고정되어 있습니다. 그러나 일부 재료가 너무 작거나 이상한 모양이 필요한 경우 이러한 사양을 충족하는 노즐을 제작해야 합니다.

2. 노즐 재질

현재 일반적인 LED 패치 기계 노즐 재료는 텅스텐 강철, 세라믹, 다이아몬드 강철, 플라스틱 헤드 등입니다. 노즐의 재질은 각각 해당 노즐 고유의 특성을 가지고 있습니다.

3. 노즐 형상

노즐의 모양은 일반적으로 사각형 구멍, 촉각, V 홈 등입니다. 일반적으로 재료의 모양에 따라 노즐로 만들어지며 흡입 지점의 수준을 선택하고 일부는 길쭉한 노즐로 만들어져 재료의 홈으로 뻗어 그려지고 일부는 재료의 가장자리에 따라 뒤로 만들어지며 일부는 평면으로 끝이 고르지 않은 중간에 다리를 놓아야합니다. 일부 재료는 끈적거리고, 분비물이 잘 나오지 않으며, 입 안의 홈을 열어야 하거나 플라스틱 헤드로 만들어져야 합니다.

4. 노즐 구조

고밀도 소형 부품의 배치를 수용하기 위해 노즐의 구조는 지속적으로 개선되고 있으며, 부품 자체의 크기가 줄어들 뿐만 아니라 주변 부품과의 간격도 줄어들어 부품을 안정적으로 장착할 수 있을 뿐만 아니라 주변 부품에도 영향을 미치게 됩니다.

LED 픽 앤 플레이스 기계에 사용하기에 가장 적합한 노즐을 선택할 때 고려해야 할 사항은 다음과 같습니다. 이러한 기술을 이해함으로써 매우 좋은 LED 패치 기계 노즐을 선택할 수 있을 것이라고 믿습니다.

SMD와 DIP LED의 차이점

대형 스크린에 더 일반적으로 사용되는 LED 유형은 DIP/PTH LED, "듀얼 인라인-핀 패키지", "구멍을 통한 도금" 또는 구멍을 통한 용접입니다. LED는 인쇄 회로 기판 외부에 용접되어 두 개의 다리(양극 및 음극)를 사용하여 회로와 접촉됩니다. 새로운 SMD LED 기술인 표면 장착 장치 또는 "표면 장착 장치"를 사용하면 LED가 항상 회로 기판 표면에 장착되지만 링크에 발이 필요하지 않습니다. 또 다른 특징은 단일 LED 내에서 3가지 색상의 LED를 얻을 수 있기 때문에 크기가 작다는 것입니다. " 이는 하나의 LED로 세 가지 색상을 동시에 표시할 수 있게 해주며, LED 사이의 거리를 더 짧게 만들어주는 기술입니다.

어느 것이 더 나은지 물어볼 수 있습니다. 이는 답변하기 어렵습니다. DIP/PTH와 SMD는 서로 다른 영역에서 고유한 장점과 뛰어난 성능을 가지고 있습니다.

DIP/PTH LED의 장점:
1. 중간에서 긴 시청 거리에 최적화됨
2. 루버는 햇빛을 반사하여 대비를 높입니다.
3. 블랙 무광택 마감으로 반사를 줄입니다.
4. SMD LED보다 밝음

SMD LED의 장점:
1. 짧은 시거리에서도 뛰어난 색상 혼합
2. 극단적인 각도에서도 색상 변화가 없습니다.
3. 넓은 시야각
4. 자동화 생산에 적합

대부분의 LED 차량 램프 제조업체 및 공장에서는 SMD가 더 나은 선택입니다. 표면 실장 기술의 등장과 급속한 발전으로 인해 SMD LED 조립은 인간에 의존하지 않고 전자 조립은 점점 더 빠르고 단순해지고 있으며 통합은 더욱 높아지고 가격은 더욱 저렴해지고 경쟁력이 높아졌습니다.

PCBA:인쇄회로기판 + 조립
딥/PTH: 듀얼 인라인-핀 패키지/도금 관통 구멍
SMD: 표면 장착 장치
SMT: 표면 실장 기술
ALPCB: 알루미늄 인쇄회로기판(알루미늄 동박적층판)
