인쇄 회로 기판 (PCB)을 만드는 방법

전자 제품을 사용한다면 PCB는 가장 보편적 인 것들입니다. 이 보드는 모든 연결 와이어와 브레드 보드를 제거함으로써 우리의 삶을 더 쉽게 만듭니다. 제대로 설계되면 장치 크기가 줄어들어 매우 섹시 해 보일 수 있습니다.

회로 기판이란 무엇입니까? 인쇄 회로 기판 (PCB)은 전도성 트랙, 패드 및 비도 전성 기판 상에 적층 된 구리 시트로부터 에칭 된 다른 피처를 이용하여 전자 부품을 기계적으로지지하고 전기적으로 연결한다. 인쇄 회로 기판에는 전도성 시트에 구리 트랙이 미리 설계되어 있습니다. 사전 정의 된 트랙은 와이어 링을 줄이므로 느슨한 연결로 인해 발생하는 오류를 줄입니다. 하나는 PCB에 부품을 놓고 납땜하기 만하면됩니다.

이 튜토리얼에서는 집에서 회로 기판을 쉽게 만들 수있는 방법을 보여 드리겠습니다. 그렇게하면 브레드 보드의 연결을 디버깅하고 이중 검사하여 많은 시간을 절약 할 수 있습니다. 이 DIY Arduino 튜토리얼을 본 후에도 Arduino 를 만들 수도 있습니다 . 그래서, 뒤로 앉아서 그것이 어떻게 끝 났는지 보아라!

회로 기판을 만드는 다른 방법은 무엇입니까?

PCB를 만드는 세 가지 기본 방법이 있습니다.

1. 아이론 광택 용지 방법.

PCB에 손으로 2.Circuit.

3. 레이저 절단 가장자리 에칭.

레이저 방법은 PCB를 만드는 산업적 방법이기 때문에 처음 두 가지 방법에 대해 자세히 설명 할 것입니다.

PCB 디자인 :

PCB 설계는 일반적으로 PCB 레이아웃 소프트웨어를 사용하여 회로의 회로도를 PCB 레이아웃으로 변환하여 수행됩니다. PCB 레이아웃 생성 및 디자인을위한 많은 멋진 오픈 소스 소프트웨어 패키지가 있습니다.

여기에 열거 된 것들이 있습니다.

1. Cadsoft Eagle

2. PCBWizard

Cadsoft Eagle에서 회로도 설계 :

Eagle : 파일> 내보내기> 이미지 더 나은 품질을 위해 DPIG를 1200으로 설정하십시오.

회로 기판을 만드는데 필요한 재료는 무엇입니까?

또한 FeCl3 분말 / 용액 (에칭 용액과 동일), 광택 / 광택지, 영구 검정색 마커, 블레이드 커터, 사포, 주방 용지 및 면직물이 필요합니다.

이 튜토리얼에서는 IC555를 사용하는 간단한 프로젝트 인 터치 스위치를위한 PCB 만들기를 고려해 보겠습니다.

1 단계 : 회로 기판 레이아웃 인쇄물 가져 오기

레이저 프린터와 A4 인화지 / 광택 용지를 사용하여 PCB 레이아웃에서 인쇄하십시오. 다음 사항에 유의하십시오.

• 거울 프린트를해야합니다.


• PCB 디자인 소프트웨어와 프린터 드라이버 설정 모두에서 검정색 출력을 선택하십시오.


• 용지의 광택면에 인쇄물이 인쇄되어 있는지 확인하십시오.


2 단계 : 회로 기판 용 구리판 절단

쇠톱이나 커터를 사용하여 레이아웃의 크기에 따라 동판을 자릅니다.

다음으로, 강철 울 또는 연마 스폰지 스크럽을 사용하여 PCB의 구리면을 문질러주십시오. 이것은 포토 레지스트 층뿐만 아니라 구리의 상부 산화물 층을 제거한다. 샌드위치 처리 된 표면을 사용하면 용지의 이미지를 더 잘 붙일 수 있습니다.

3 단계 : 구리판 위로 PCB 인쇄를 전송합니다.

방법 1 : 광택 용지 방법의 철 (복잡한 회로의 경우)

포토 용지의 인쇄 된 이미지 (레이저 프린터에서 가져온 이미지)를 보드로 전송하십시오. 상단 레이어를 수평으로 뒤집 었는지 확인하십시오. 보드의 구리 표면을 인쇄 된 레이아웃에 놓습니다. 인쇄 된 레이아웃의 경계를 따라 보드가 올바르게 정렬되고 테이프를 사용하여 보드와 인쇄 된 용지를 올바른 위치에 고정하십시오.

방법 2 : PCB의 손으로 회로 (단순 및 소형 회로의 경우)

회로를 참조로 사용하여 연필로 구리판에 기본 스케치를 그립니다. 스케치가 잘 보이면 검정색 마커를 사용하여 스케치를 추적하십시오.

4 단계 : PCB에서 PCB 로의 회로 철제 처리

• 광택 용지에 인쇄 한 후 이미지면을 구리면까지 철저히 처리 한 다음 전기 다리미를 최대 온도까지 가열합니다.


• 보드와 인화지 배열을 깨끗한 나무 테이블 (테이블 천으로 덮여 있음)에 넣고 인화지 뒷면을 마주 보게 놓습니다.


• 플라이어 또는 주걱을 사용하여 한쪽 끝을 잡고 단단하게 유지하십시오. 그런 다음 뜨거운 철을 다른 끝에 약 10 초 동안 두십시오. 이제 약 5 ~ 15 분 동안 약간의 압력을가하면서 팁을 사용하여 인화지를 철저하게 철저히 만듭니다.


• 보드의 가장자리에주의하십시오 - 당신은 압력을 가하고 다림질을 천천히해야합니다.


• 길고 어려운 언론을하는 것은 아이언을 움직이는 것보다 효과가있는 것 같습니다.


• 철의 열은 광택지에 인쇄 된 잉크를 구리판으로 옮깁니다.


주의 : 구리판을 직접 만지지 마십시오. 다리미에서 너무 뜨거워집니다.

다림질 한 후 약 10 분 동안 미온수를 넣으십시오. 종이가 녹아 없어지면 종이를 부드럽게 뺄 수 있습니다. 용지를 낮은 각도에서 벗겨내어 제거하십시오.

경우에 따라 용지를 제거 할 때 일부 트랙이 기절합니다. 아래 그림에서 트랙이 밝은 색상임을 알 수 있습니다. 따라서 검은 색 마커를 사용하여 그림과 같이 어둡게 만들 수 있습니다.

5 단계 : 플레이트 닦기

이 단계를 수행하는 동안 정말로 신중해야합니다.

먼저 고무 또는 플라스틱 장갑을 착용하십시오.

에칭 용액이 바닥을 손상시키지 않도록 바닥에 신문을 올려 놓습니다.

플라스틱 상자를 가지고 물을 채우십시오.

물에 2 ~ 3 티스푼의 염화 제 2 철이 녹는다.

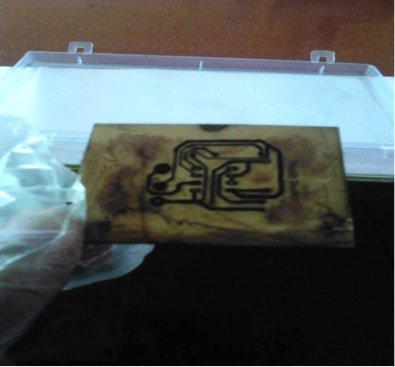

약 30 분 동안 PCB를 에칭 용액 (염화 제이철 용액, FeCl3)에 담급니다.

FeCl3는 마스킹되지 않은 구리와 반응하여 PCB에서 원하지 않는 구리를 제거합니다.

이 프로세스를 Etching이라고합니다. 플라이어를 사용하여 PCB를 꺼내고 마스킹되지 않은 영역 전체가 에칭되었는지 확인하십시오. 에칭되지 않은 경우에는 더 오랫동안 용액에 그대로 두십시오.

6 단계 : 회로 기판의 청소, 폐기 및 최종 접촉

에칭 용액을 폐기하는 동안 조심하십시오. 물고기와 다른 수계 유기체에 독성이 있습니다! 당신이 끝났을 때 그것을 싱크대에 붓는 것에 대해서 생각조차하지 마라. 그것은 불공평 하고 파이프를 손상시킬 수있다. (hehe, 당신은 PCB를 만드는 동안 체포 될 수 있다는 것을 알고 있었느냐?). 대신, 에칭 용액을 희석 한 다음 안전한 곳으로 버리십시오.

탈지면에 약간의 희석제 (매니큐어 리무버가 잘 작동 함)를 사용하면 플레이트 표면의 토너 / 잉크가 완전히 제거되어 구리 표면이 노출됩니다. 깨끗한 천이나 주방 용지로 조심스럽게 헹구십시오. 최종 크기로 자르고 사포로 가장자리를 매끄럽게하십시오.

이제이 PCB 드릴러와 같은 PCB 드릴러를 사용하여 구멍을 뚫고 모든 멋진 구성 요소를 보드에 납땜합니다. 전통적인 초록색 PCB 모양을 원하면 상단 PCB 래커에 솔더 내성 페인트를 바르십시오. 그리고 마지막으로, 귀하의 슈퍼 서늘한 회로 기판이 준비됩니다!
