이상적인 세계에서는 어셈블리 하우스에 BOM을 제공 할 수 있으며 PCB를 올바르게 채울 수있는 충분한 정보를 얻을 수 있습니다. 현실에서는 그렇게 간단하지 않습니다.
우리의 경험을 바탕으로 고객이 해석하거나 제조업체가 직접 제공 한 표준 이건간에 가장 표준적인 표준조차도 결함이있을 수 있습니다. 데이터 시트 누락 또는 불필요한 암호화, 제조 업체가 널리 받아 들여지는 표준을 따르기로 결정한 설계자, 방향 및 극성 표시 또는 단순한 바보 같은 실수를 나타내지 못한 설계자는 설계자가 희생 될 수있는 잠재적 인 함정이 너무 많습니다. 이 문제는 대개 마지막 순간에 추악한 머리를 뒤집습니다.이 시점에서 디자이너와 어셈블러 모두에게 악몽이 될 수 있습니다. 손실 될 수있는 시간과 리소스의 양을 과소 평가해서는 안됩니다.
얼마 전 누군가 엔지니어가 "글쎄, 우리가이 일에 대해 무엇을 할 수 있니?"라고 물었다. 현재와 현재로서는 방심하지 않는 한 쉬운 해결책은 없습니다. 확인하고 다시 확인하고 더 확인하십시오. 똑똑한 소프트웨어 활용에서부터 표준 풋 프린트 라이브러리를 만들기위한 패닝에 이르기까지 이슈를 다루는 이상주의적인 방법에 대한 충분한 이야기가 있지만, 완벽한 조립을 보장 할 수있는 방법은 없습니다.
우리가 일반적으로 어셈블러로 직면하는 문제의 예 :
잘못된 풋 프린트 : 파트 R1의 크기는 0603이지만 PCB의 랜드 패턴은 0402입니다.
수량 불일치 :이 부품의 BOM에는 6 개의 다른 지정자가 있지만 BOM에 표시된 수량은 그보다 적습니다. 누락 된 수량은 하나입니까?
지정자 / 누락 자 지정 없음 : BOM에는 L4 부분이 있지만 보드에서이 부분을 찾을 수 없습니다. 어디서 배치해야합니까?
극성 마커 부족 : D2 및 D3 부분에 극성 표시가 없으므로 정확한 방향을 알려주십시오.
"핀 1"마커 부족 : IC U4를 장착하는 방법을 알지 못했지만 보드에 표시기가 없습니다.
비대칭 부분의 방향 지시등 부족 : 커넥터가 어느 방향을 향해야합니까? 헤더가 안쪽 또는 바깥쪽으로 향하게해야합니까?
모든 BOM 부품에 대해 정확한 풋 프린트를 사용했는지 확인할 수 없거나 파트를 생략하지 않았는지 확인할 수는 없지만 (이는 완전히 다른 것입니다.) 우리가 할 수있는 일은 필요한 정보와 방법을 알려주는 것입니다. 그것을 제시하는 것이 가장 좋습니다. 이 기사에서는 PCB 조립 단계에서 겪게되는 문제점에 대한 경험과이를 방지하는 최선의 방법에 대해 설명합니다.
정보가 명확하게 표시되고 3 개의 기본 요소 인 1. 지정자, 2. 극성 표시 및 3. 오리엔테이션 표시 등으로 쉽게 해결할 수있는 세 가지 공통적 인 문제가 있습니다.
이 모든 정보는 어셈블리 파일에서 전달할 수 있습니다
왜 중요합니까?
그것들은 당신의 fab house에 풍부한 정보를 전하는 주된 수단이며, 선택 언어가 당신 자신이 아닐 수도있는 가게에 조립 작업을 건네 주면 더욱 중요합니다.
설계를 수행하는 데는 생산 실수를 고의적으로 저 지르며 비용이 많이 드는 수리에 귀중한 시간과 자원을 낭비합니다.
XY 또는 파일 선택 및 배치는 방향 및 배치에 도움이 될 수 있지만 인간은 XY로 읽지 않으며 틀린 방향으로 마운트하는 것이 훨씬 쉬운 쓰루 홀 구성 요소를 포함하지 않습니다.
따라서 조립 파일은 프로토 타이핑을위한 몇 개의 보드를 손으로 납땜 할 때 모든 것이 수동으로 이루어지기 때문에 더욱 가치가 있습니다.
실크 스크린이 명확하지 않거나 고객 중 일부처럼 실크 스크린 텍스트로 보드 표면에 글씨를 쓰고 싶지 않은 경우 어셈블리 파일은 보드를 채울 수있는 완전한 참고 자료가 될 수 있습니다.
IC의 경우 특별한 방향 설정 요구 사항이 매우 명확하지만 다이오드와 같은 간단한 구성 요소의 경우 극성 표시가 없으면 구성 요소가 아무렇게나 배치 될 수 있으며 너무 늦을 때 대개 이러한 사실을 발견하게됩니다.
어셈블리 파일은 어떻게 생성합니까?
모든 PCB 설계 소프트웨어에는 어셈블리 데이터를 생성하는 여러 가지 방법 (거버 형식으로도 일부)이 있지만 일반 아이디어는 위치 및 방향이 명확하게 보이는 구성 요소 위치를 명확하고 신속하게 참조하는 것과 같습니다. 실크 스크린에 항상 전체가 인쇄되지는 않는 구성 요소 개요 및 안뜰 정보가 있음을 의미 할 수 있습니다. 일을 단순하게 유지하십시오. 구성 요소 값 및 MPN과 같은 요소는 어셈블리 단계에서 실제로 도움이되지 않으며 밀도가 높은 설계에서 혼란 스러울 수 있습니다.
KiCad 안뜰 및 팹 레이어 어셈블리 데이터 우리가 모든 PCB 설계 소프트웨어에 대해 말할 수는 없지만, 다음은 인기있는 패키지에서이 정보를 내보내는 방법에 대한 간단한 지침입니다.
Eagle에서 유용한 레이어는 tPlace, tNames 및 tDocu (마찬가지로 하단면)입니다. 추가 안뜰 층은 tDocu입니다.
KiCad에서 Courtyard와 Fab 레이어는 일반적으로 필수 데이터를 포함합니다.
Altium Designer 및 CircuitMaker 사용자에게는 어셈블리 도면의 PDF를 직접 내보낼 수있는 옵션이 있습니다.
단계별 지침에 대한 자세한 내용은 공식 FAQ 를 확인하십시오 . 이들은 산업 표준이 아니지만 일반적으로 어셈블러에 대한 충분한 정보를 포함합니다. 이 작업을하려면 사용중인 발자국을 자신이나 다른 사람이 그려야합니다. 디자인 패키지 특정 풋 프린트 표준을 따라야하며이 레이어에 모든 관련 정보를 포함해야합니다.
XY 선택 및 배치 파일을 찾고 있다면 이를 적용 할 것 입니다.
이상적으로, 기술자는 부품이 어떻게 장착되어야 하는지를 알기 위해 데이터 시트를 조사 할 필요조차 없습니다. 그것은 바로 작은 점이 맞습니까? 그러나 그것은 여전히 얼마나 많은 "관습"이 얽혀 있고 불필요하게 복잡하게 만들어 졌는지 우리를 놀라게합니다. 그들이 말하는 모든 데이터 시트에 있습니다. 매우 잘 될지 모르지만 기술자는 잘못 작성된 데이터 시트에서 방향을 파악하려고하는 각 가능한 극성 부품에 대해 10 분을 낭비하지 않으려합니다.
다음은 우리가 발견 한 이상한 상황의 예입니다.
ICs : 나는 PCB를 받았으며 완전히 죽었다! 부품을 확인하면서 IC가 거꾸로 납땜 된 것을 확인했습니다.
좋아, 이건 우리의 나쁜 짓이야. 이 두 가지가 섞이지 않도록하십시오. 왼쪽에서 선은 부분적으로 '노치'를 포함한 구성 요소 개요를 표시합니다. 오른쪽은 긴 줄이 '노치'또는 점 표시기를 나타내는 규칙입니다. 주의를 기울이지 않으면 쉽게 간과합니다.
말할 것도없이, 데이터 시트와 발자국은 종종 동일한 패키지에 들어 있지 않습니다. 특히 표준이라고 주장하는 제 3자가 작성한 경우가 많습니다. 권장되는 컨벤션 라이브러리는 없습니다. 누군가가 항상 새로운 컨셉을 발명하려고 시도하는 것처럼 보이더라도 말입니다. 일부는 의미가 있지만 일부는 의미가 없습니다.
데이터 시트 도움없이이 부분을 직접 배치하는 것이 가장 좋습니다. 권장되는 랜드 패턴을보고 패키지 모양을 확인하고 패키지에있는 표시기를 확인하고 점이나 노치 등 무엇인지 확인한 다음 PCB 디자인 및 / 또는 팹 도면에 표시되는지 확인하십시오 . 실크 스크린 점이 패드 또는 다른 텍스트와 중첩되어 있습니까? 혼란을 야기 할 수있는 다른 지표가 있습니까? 그렇다면 레이아웃을 조정하여 명확하고 쉽게 볼 수 있도록하십시오. 어셈블리 파일의 명확한 구성 요소 안뜰 또는 외곽선과 함께 오류가 발생할 여지가 거의 없어야합니다.
이 구성 요소의 경우 유명 부품 제조업체가 데이터 시트에 점이 어떻게 풋 프린트와 정렬되어야 하는지를 보여줍니다. 좋음 - 구성 요소 본문 자체에만 점이있는 경우에도 마찬가지입니다. 구성 요소 마커는 실제로 패키지 바닥에있는 노치입니다.이 노치는 마운트 된 후 완전히 숨겨집니다.
LED : PCB를 받았고 일부 LED가 켜지지 않습니다. 오리엔테이션은 실크 스크린에 명확하게 표시되어 있습니다. 무엇이 잘못 되었습니까?

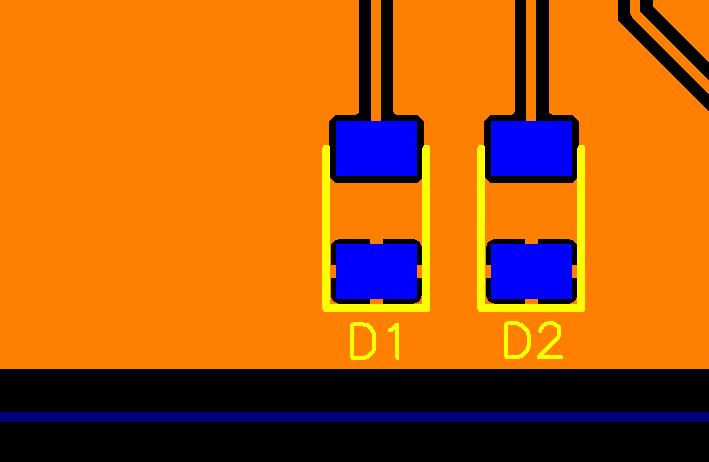

이는 실제적인 사례입니다. 두 개의 LED, 녹색 및 빨강은 동일한 제조업체에서 제조 한 것과 동일한 일련의 동일한 실크 스크린 표시 (한쪽 끝이 열린 직사각형의 칩 개요)를 사용하여 서로 나란히 놓여 있었으며 부호 D1 및 D2 및 다른 색상을 나타내는 부품 번호의 단일 문자. 아무것도 잘못 될 수는 없지, 그렇지? 그러나 D2는 실제적으로 일반 협약과 반대되는 방향으로 거치되어지기로되어 있습니다. 그게 무엇입니까?
애노드와 캐소드가 빨간색 LED와 빨간색 LED 만 반전된다고 말하는 데이터 시트에는 작은 별표가 있습니다. 이런, 정말 고마워.
이상적인 세계에서 모든 대회는 바로 그 대회입니다. 하지만 항상 복잡 해지고 싶은 제조업체가있는 것 같습니다. (만약 당신이 왜 극성을 바꿔 놓았는지 아는 것이 있다면, 우리에게 계몽하십시오). 기술자가 데이터 시트의 모든 세부 사항을 점검 할 것을 기대하지 마십시오. 조기에 요점을 인식하고 실크 스크린을 적절하게 표시함으로써 양 당사자가 더 쉽게 생활 할 수 있습니다. 설계자는 보드상의 구성 요소에 가장 익숙해야합니다.이 요소는 방향 지정 또는 특정 장착 요구 사항이있는 극지방이어야합니다. 패키지의 물리적 표시기에 대한 데이터 시트를 확인하고 실크 스크린이나 어셈블리 파일에서 일치 시키십시오. 배치를 망치는데 작은 실수 하나만 걸리므로 파일 검토에 약간의 시간을두고 팔과 다리를 쉽게 구할 수 있습니다.
또 다른 예는 RGB LED의 WS2812 시리즈입니다.
