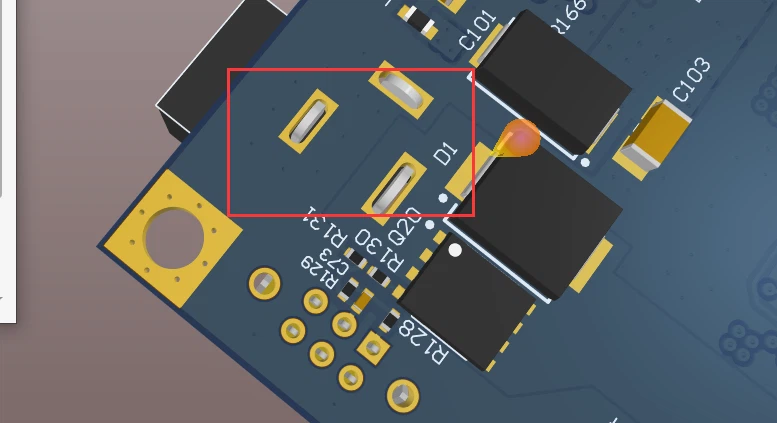

PCB에는 각각 특정 목적을 위해 설계된 작은 구멍이 조밀하게 채워진 크고 작은 구멍이 많이 있음을 관찰할 수 있습니다. 이러한 구멍은 크게 PTH(Plating Through Hole)와 NPTH(Non Plating Through Hole)로 분류할 수 있습니다. 사실 회로 기판에는 기판을 관통하지 않는 다른 구멍이 있습니다.
PCB 용어 설명: 관통 구멍, 막힌 구멍, 묻힌 구멍.
1. PTH와 NPTH를 어떻게 구별할 수 있습니까?
구멍의 벽에 밝은 도금 자국이 있는지, 도금 자국이 있는 구멍은 PTH, 도금 자국이 없는 구멍은 NPTH인지 알 수 있습니다.
2. NPTH의 목적은 무엇입니까?
NPTH 구멍은 주로 나사를 잠그는 데 사용되며 일부는 커넥터를 외부에 부착하는 데 사용되므로 일반적으로 PTH보다 큽니다. 일부는 보드 가장자리에 테스트 픽스처를 배치하는 데에도 사용됩니다.
3. PTH는 무엇에 사용됩니까? 그리고 Via는 무엇입니까?
일반적으로 보드의 PTH 구멍에는 두 가지 용도가 있습니다. 하나는 전통적인 DIP 부품 핀을 납땜하는 것입니다. 이 구멍의 직경은 부품의 납땜 핀 직경보다 커야 부품을 구멍에 삽입할 수 있습니다. .

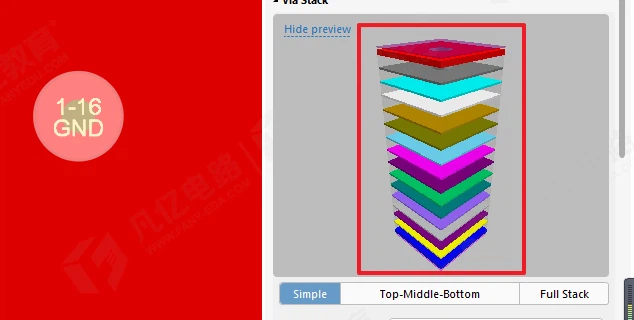

일반적으로 비아라고 하는 다른 작은 PTH는 회로 기판(PCB)의 두 개 이상의 레이어 사이에 구리 포일 회로를 연결하고 전도하는 데 사용됩니다. 동박(구리)은 절연층 사이에 놓이는데, 이는 동박 층이 서로 상호 작용할 수 없다는 것을 의미합니다. Via에 의한 신호 연결은 구멍이 전혀 없기 때문에 외부에서 볼 수 없습니다. Via는 PTH의 한 유형인데, 이는 Via의 목적이 동박의 여러 층을 전도하는 것이며 이를 위해서는 도금이 필요하기 때문입니다.
