SMT 배치 기계 NeoDen3V-A
NeoDen 3V는 단종되었습니다. 업그레이드를 찾고 계십니까?
귀하의 요구 사항을 뛰어넘도록 제작된 더욱 강력하고 비용 효율적인 대안인 NeoDen YY1을 살펴보세요.
간략한 소개

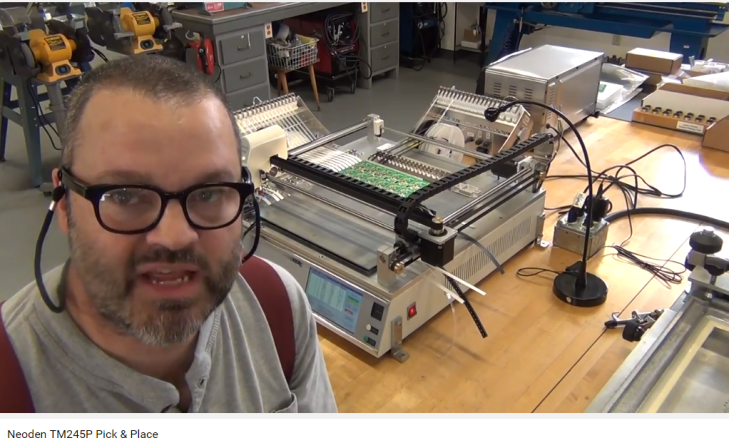

SMT 배치기 NeoDen3V는 TM245P 시리즈의 업그레이드 버전입니다.
이 제품은 듀얼 헤드, 44개의 피더 슬롯, 비전 시스템 및 유연한 포지셔닝 시스템을 갖추고 있어 안정적인 성능과 저렴한 가격으로 프로토타입 제작, 소규모{1}}중간 배치 생산에 적합합니다.
특징
풀비전 2헤드 시스템
±180도의 고정밀 배치 헤드 2개-
회전은 광범위한 구성 요소의 요구를 충족시킬 수 있습니다.
유연한 PCB 포지셔닝
PCB 지지대와 핀을 사용하면 PCB를 어디에 놓든, PCB의 모양이 무엇이든 모두 잘 다룰 수 있습니다.
특허받은 자동 껍질 벗기기-상자
특허받은 전자기 액추에이터를 사용하면 낭비되는 나일론 필름을 수동으로 제거할 필요가 없으므로 더 많은 시간과 노력을 절약할 수 있습니다.
통합 컨트롤러
성능이 더 안정적이고 유지 관리가 더 쉽습니다.
사양
|
모델 |
NeoDen3V(고급)-SMT 배치 기계 |
|
헤드 수 |
2 |
|
조정 |
비전 |
|
회전 |
±180도 |
|
배치율 |
5000CPH(비전 없음); 3500CPH(비전 포함) |
|
피더 용량 |
테이프 피더: 44(전체 8mm) |
|
진동 피더: 0~5 |
|
|
트레이 피더: 5~10 |
|
|
보드 크기 |
최대: 320*390mm |
|
구성 요소 범위 |
최소 구성 요소: 0402 |
|
가장 큰 구성요소: TQFP144 |
|
|
최대 높이: 5mm |
|
|
펌프 수 |
3 |
|
배치 정확도 |
±0.02mm |
|
운영 시스템 |
WindowsXP-NOVA |
|
힘 |
160~200W |
|
전력 공급 |
110V/220V |
|
기계 크기 |
820(길이)*680(폭)*410(높이)mm |
|
포장 크기 |
1001(길이)*961(폭)*568(높이)mm |
|
순중량 |
60kg |
|
총중량 |
85kg |
프로그램 작성
A. PCB 설계 소프트웨어(AD, Eagle, KiCad, Upverter 등)에서 좌표 파일을 생성합니다.
1. csv를 생성할 수 있는 소프트웨어 Altium Designer 6.9를 예로 들어 보겠습니다. 파일.
2. 생성된 좌표 파일을 편집하여 기계가 읽을 수 있는지 확인하십시오.
파일을 플래시 드라이브에 복사한 다음 NeoDen3V로 가져옵니다.
이 모든 과정은 단 3분밖에 걸리지 않습니다
B. 수동 프로그래밍
PCB 레이아웃이 없는 경우 비전 시스템의 도움을 받아 작업 파일을 쉽게 프로그래밍할 수도 있습니다.
배치 효과
NeoDen YouTube 채널에서 더 많은 배치 비디오를 확인하는 것을 환영합니다.
피드백
포장
 |
 |
보증
보증 기간은 구입일로부터 1년이며 평생 서비스 지원과 장기-공장 가격 공급이 제공됩니다.
NeoDen은 온라인 Q/A 및 문제 해결 지원과 기술 조언 서비스를 제공합니다.
