SMD 픽 및 배치 기계 세트
Neoden4 SMD 픽 및 배치 기계 세트 비디오

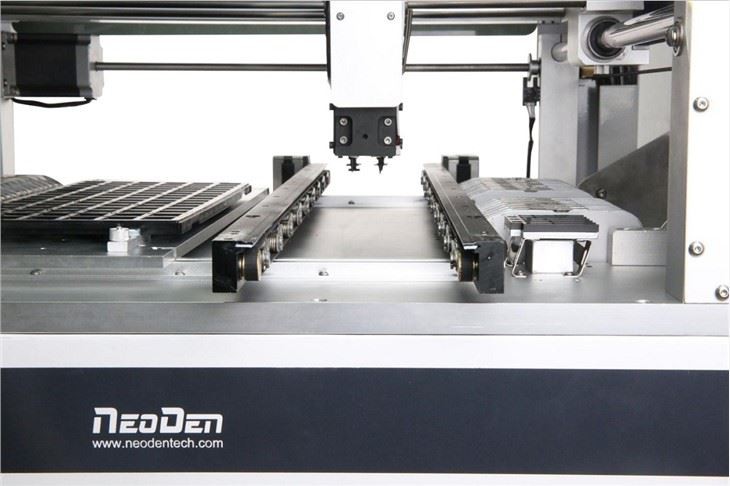

Neoden4 SMD 픽 및 배치 기계 세트
사양
| 제품 이름 | Neoden4 SMD 픽 및 배치 기계 세트 |
|
기계 스타일 |
4 개의 헤드가있는 단일 갠트리 |
|
배치율 |
4000cph |
|
외부 치수 |
L 680*W 870*H 460mm |
|
최대 적용 가능한 PCB |
290mm*1200mm |
|
피더 |
48pcs |
|
평균 작업력 |
220V/160W |
|
구성 요소 범위 |
가장 작은 크기 : 0201 |
|
가장 큰 크기 : TQFP240 |
|
|
최대 높이 : 5mm |
세부
독립 온라인 듀얼 레일
자동 로딩 레일 시스템이 장착 된 기계는 너비에서 보드를 수용 할 수 있으며 길이 .
레일 시스템이 설치 되더라도 테이블에 남은 공간은 여전히 트레이 및 짧은 테이프 .에 사용할 수 있습니다.
4 개의 높은 정밀 노즐
1. 모든 크기의 노즐을 헤드의 네 위치 중 하나에 설치할 수 있으므로 단일 시스템은 노즐 변경없이 필요한 모든 구성 요소를 처리 할 수 있습니다. .
2. 스프링로드 된 노즐은 단순히 머리에서 스냅되어 꺼내어 . 헤드의 네 위치 중 하나에 노즐을 설치할 수 있습니다 .
비전 시스템
아래쪽으로 보이는 카메라 :
헤드는 피더의 정밀 위치와 PCB 배치 지점 .에 사용됩니다.
위쪽으로 보이는 카메라 :
기계의 오른쪽에 위치한 .이 가능하면이 카메라는 먼저 구성 요소가 적절한 노즐 .에 부착되도록합니다.
48 8 MM 테이프 및 릴 피더
전기 테이프 및 릴 피더, 진동 피더 및 가상 트레이 피더는 모두 지원됩니다 .
아키텍처의 유연성과 저렴한 양의 부품으로 작업해야 할 필요성으로 인해 짧은 테이프는 기계의 침대 .에서 구성 할 수 있습니다.
패키지
주의
수송
1. ormoving을 들어 올릴 때 .을 들어 올릴 때 거꾸로 또는 떨어지는 것을 방지하기 위해 필요한 보안 조치를 취하십시오.
열려 있는
1. 나무 상자의 모든 지침을 읽으십시오 .
2. 기계를 긁지 않도록 포장 테이프를 나이프로 자르지 마십시오 .
3. 모든 포장재를 유지하십시오 .
작업 환경
1. 고주파 용접 기계와 같은 시끄러운 환경에서 기계를 사용하지 마십시오 .
2. 전원 공급 장치 전압이 정격 전압 ± 10%를 초과하는 경우 기계를 사용하지 마십시오. .
3. 전기 구성 요소가 손상되어 사고를 피하기 위해 기계를 사용하지 않고 플러그를 당겨 플러그를 당겨 .
원 스톱 SMT 어셈블리 생산 라인을 제공하십시오
FAQ
Q1: 소프트웨어 업데이트를 제공합니까?
A : 우리 기계를 구매하는 고객, 우리는 무료 업그레이드 소프트웨어를 제공 할 수 있습니다 .
Q2:이 기계를 사용하기가 어렵습니까?
A : 아니요, 전혀 힘들지 않습니다 .
이전 클라이언트의 경우 최대 2 일 동안 기계 작동을 배우기에 충분합니다 .
Q3: 기계를 사용자 정의 할 수 있습니까?
A : 물론 .
당사의 모든 기계는 사용자 정의 할 수 있습니다 .
