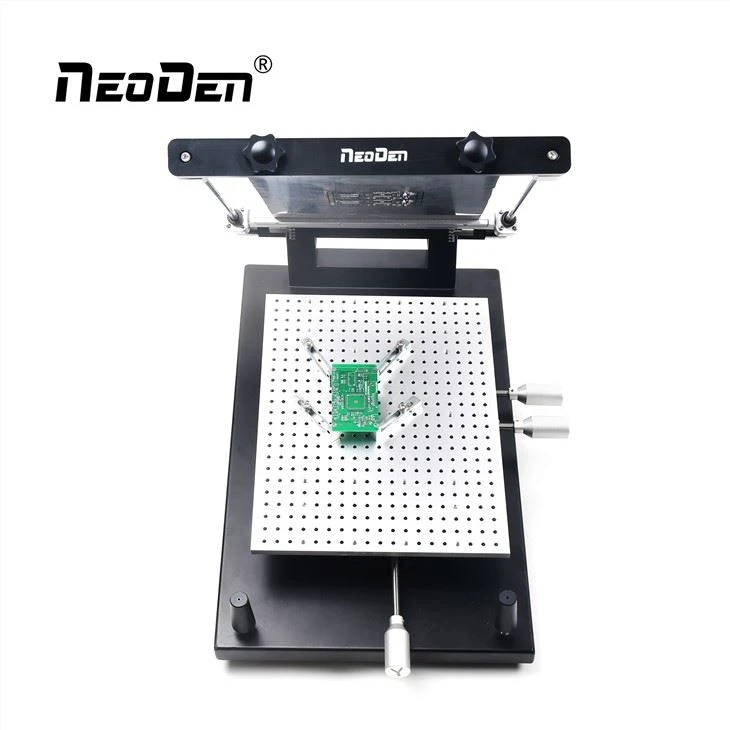

고정밀 프레임리스 스텐실 솔더 프린터

간략한 소개

이 프로토타입용 소형 소형 솔더 프린터는 프레임 없는 SMT 스텐실을 지원합니다.

기계식 퀵 릴리스 프레임을 사용하면 프레이밍 비용을 절약할 수 있습니다. 단면 및 양면 PCB를 모두 지원합니다. 스퀴지와 도구 상자가 포함되어 있습니다. PCB 테이블의 정확한 X, Y 및 회전 정렬.

사양

모델	FP2636(프레임리스 스텐실 지원)	PCB 두께	0- 0.8" - 0-20mm
최대 PCB 크기	11"× 15" - 280×380mm	플랫폼 높이	7.5" - 190mm
최소 PCB 크기	{{0}}.4"× 0.2" - 10×5mm	반복성	±0.01mm
스크린 스텐실 크기	10"× 14" - 260×360mm	최대 회전 각도	±15도
인쇄 속도	노동 통제	포지셔닝 모드	외부/참조 구멍
미세 조정 범위	Z축 ±15mm X축 ±15mm Y축 ±15mm	순중량	12KG
포지셔닝 핀 크기	⌀1mm/⌀1.5mm/⌀2.0mm/⌀2.5mm/⌀3mm	총 중량	14KG
치수	660×470×245mm

전문적이고 효율적인 지원

NeoDen은 전문적이고 경험이 풍부한 애프터 세일즈 팀을 보유하고 있으며, 문제가 발생하면 엔지니어가 짧은 시간 내에 솔루션을 제공하기 위해 최선을 다할 것입니다. 우리의 애프터 서비스 팀은 평일과 휴일 모두 근무합니다.

특징

1. T 나사 막대 조절 핸들은 PCB 고정 평면의 조정 정확도와 수평도를 보장하며 최소 리드 피치는 1mm를 달성했습니다.

2. 조정 가능한 고무 발판은 작동 중에 평탄도를 보장합니다.

3. 각 조절 핸들에 문자 표시가 있어 작동이 더 좋고 쉽습니다.

4. 기준선용 스텐실 고정 프레임의 눈금자는 스텐실과 PCB 사이의 수평을 보장합니다.

5. 직선형 댐핑 샤프트는 스텐실 고정 프레임을 임의의 각도로 고정할 수 있도록 하여 작동 중 편의성을 향상시킵니다.

6. PCB를 고정하기 위한 L 지지대 및 핀으로 여러 유형의 PCB 고정 및 인쇄에 적용 가능하며 더욱 유연하고 편리합니다.

7. 프레임 없는 스텐실의 빠른 설치 및 교체를 위한 기계적 고정 프레임은 효율성은 높지만 비용은 저렴합니다.

8. 단면 및 양면 PCB를 지원합니다.

세부

회사 소개

공장

Zhejiang NeoDen Technology는 10년의 경험을 가진 전문 공급업체이며 고객에게 원스톱 SMT 솔루션을 제공합니다. 주요 제품은 픽 앤 플레이스 기계, 리플로우 오븐 및 솔더 프린터입니다. 현재, 우리는 판매했습니다10000+ 세트의 기계가 전 세계 130+개 국가에 수출되어 시장에서 좋은 평판을 얻었습니다.
