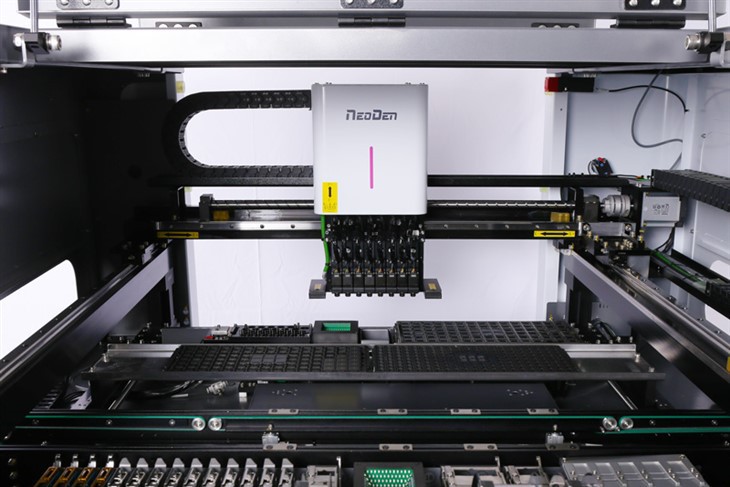

자동 고속 SMT 픽 앤 플레이스 머신

NeoDen 7에는 6개의 픽업 헤드가 있으며 사용 편의성, 효율성, 비용 효율성, 확장성 및 호환성 향상을 위해 설계되었습니다. 고효율의 신형 리니어 서보모터를 사용하여 헤드유닛의 경량화 및 강성화, 14,000CPH의 실장속도 검토.

특징

1. 통합 비행 비전 시스템

2.Panasonic 서보 다이버, 정밀 배치 헤드와 결합된 2미크론 선형 스케일의 위치 피드백

3.6 동시 픽업 헤드

4. 최대 14,000CPH의 게재율

5. Windows® 기반 소프트웨어를 사용하는 동급의 TheGUI(그래픽 사용자 인터페이스)로 몇 분 안에 프로그래밍 가능

6.Smart Feeders로 구성 요소를 정확하게 배치, 관리 및 추적

7. 최대 64개(모두 8mm) 테이프 피더

8. 0402, LED, BGA, 0.4mmpitch QFP, SMT 커넥터 등 다양한 구성 요소를 정확하게 처리

9. 컷 테이프, 느슨한, 튜브 또는 트레이 피더 지원

사양

모델	네오덴 7
기계 스타일	6개의 헤드가 있는 단일 갠트리
조정	무대 비전
최대 속도	14,000CPH
피더 용량	테이프 피더: 64(전체 8mm)
	진동 피더:5
	트레이 피더:5
구성 요소 범위	가장 작은 크기	0402
	가장 큰 크기	40x40mm (리드 피치 0.4mm)
	최대 높이	10mm
회전	±180°
배치 정확도	±0.01mm
XY 반복성	±0.01mm
보드 치수(mm)	최고	630 x 300mm
		630x1200mm
공기 소스	0.6MPa
전기 공급	110V/220V
힘	550W
외형치수(cm)	기계 크기	142(L)x120(W)x165(H)

무게	순중량	280kg
	총 중량	320kg

네오데니스는 10년 전통의 믿을 수 있는 제조사' 경험. 지금까지 우리는 전 세계 130개국 이상에 10000+ 세트의 기계를 수출했으며 시장에서 좋은 평판을 얻었습니다. 우리는 당신에게 고품질의 기계를 공급할 뿐만 아니라 우수한 애프터 서비스를 제공하는 좋은 위치에 있습니다. 잘 훈련된 엔지니어가 기술 지원을 제공할 것입니다.

항주 NeoDen 기술 유한 회사

추가 빌딩 3, Diaoyu 산업 기술 단지, No.8-2, Keji Avenue, Yuhang District, Hangzhou，중국

www.neodentech.com

info@neodentech.com

모델	네오덴4
기계 스타일	4개의 헤드가 있는 단일 갠트리
조정	무대 비전
배치율	비전에		5,000CPH
	비전 꺼짐		10,000CPH(최적)
피더 용량	테이프 피더:48(전체 8mm)
	진동 피더:5
	트레이 피더:5
구성 요소 범위	가장 작은 크기	0201
	가장 큰 크기	32x32mm(리드 피치 0.5mm)
	최대 높이	5mm
회전	±180°
배치 정확도	±0.02mm
XY 반복성	±0.02mm
보드 치수(mm)	최고	310 x 1500mm
		140 x1500mm(와플 트레이 1개 포함)
메인 컨트롤	GUI
전기 공급	110V/220V
힘	180W
외형치수(mm)	기계 크기	870(L)x680(W)x480(H)
	포장 크기	940(L)x740(W)x600(H)
무게	순중량	60kg
	총 중량	80kg
