 | 특색 1. 고속으로 반복 가능한 배치 정확도를 보장하는 8개의 동기화된 노즐. 2. SMTpick&앰프; place machine은 매우 안정적이고 안전한 Linux 운영 체제에서 실행됩니다. 3. 더 나은 보정을 위해 극단 피더에 도달하도록 카메라를 이중 표시합니다. 4. 고해상도 및 고속 컴포넌트 카메라 시스템은 PNP 기계의 전체 속도를 향상시킵니다. 5. 모든 내부 신호 이동을 위한 이더넷 통신 인터페이스는 기계가 보다 안정적이고 유연하게 작동하도록 합니다. 6. 피드백이 있는 폐쇄 루프 서보 제어 시스템은 최고의 SMT 픽 앤 플레이스 머신이 더 정확하게 작동하도록 합니다. 7. 공압식 피더의 선택 위치를 자동으로 신속하게 보정하여 쉬운 작동과 고효율을 보장합니다. 8. 정확하고 구체적인 배치 요청에 따라 PCB 위치를 자동으로 신속하게 보정할 수 있습니다. |

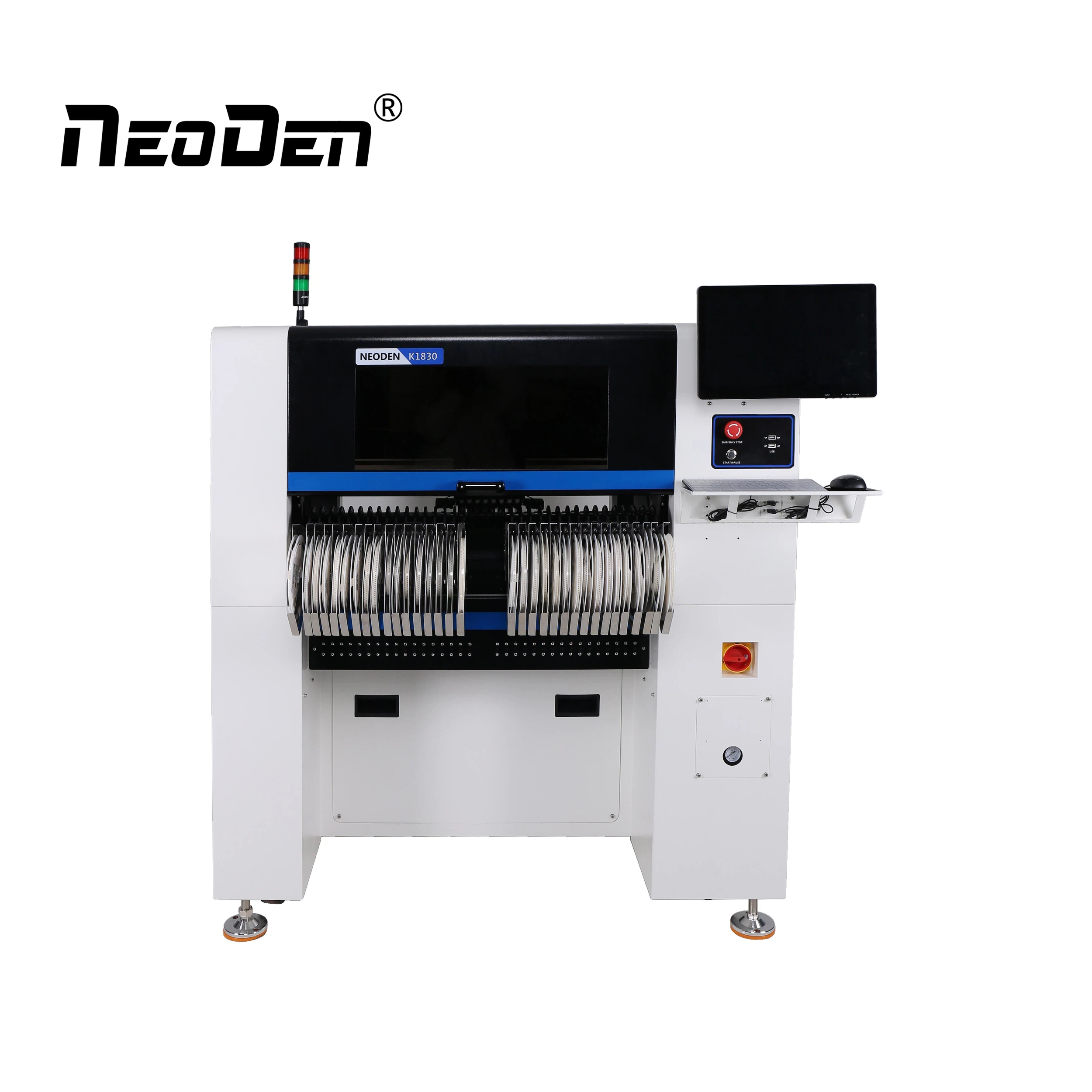

| 네오덴 K1830 SMT 머신 |  |
전자 제품을 사용하는 경우 인쇄 회로 기판(PCB) 및 인쇄 회로 기판 어셈블리(PCBA)라는 용어를 들어보았을 것입니다.
어떤 사람들은 이 용어를 같은 의미로 사용하지만 반드시 같은 의미는 아닙니다. 그래서 그들은 무엇입니까? 그리고 PCB와 PCBA의 차이점은 무엇입니까?
PCB – 인쇄 회로 기판
PCB는 전자 부품을 장착하여 의도한 회로를 완성할 수 있는 기계적 기초입니다. PCB 자체에는 전도성 패턴 또는 트레이스와 일반적으로 유리 에폭시 수지 재료로 만들어진 기판이 포함되어 있습니다. 예를 들어, 기본 PCB는 4, 6 또는 8개의 신호 레이어로 나눌 수 있으며 4레이어 및 6레이어 PCB가 가장 일반적입니다. 이름에서 알 수 있듯이 PCB 패턴은 인쇄 구성 요소, 인쇄 회로 또는 이 둘의 조합으로 만들어집니다. 전도성 패턴은 미리 결정된 디자인에 따라 절연성 에폭시 유리에 인쇄되거나 새겨집니다.
PCB는 어떻게 사용됩니까?
PCB는 TV 및 라디오, 휴대폰, 카메라와 같은 전자 장치 및 마더보드 및 그래픽 카드와 같은 컴퓨터 부품에 사용하도록 사용자 정의할 수 있습니다. PCB는 조명 장비, 의료 장비, 자동차 산업 및 대부분의 산업 기계 제조에도 사용됩니다.
PCB는 전자 부품을 지지하고 소자의 전기적 연결 역할을 하기 때문에 가전 제품의 필수 구조입니다. PCB'의 고유한 기능은 다음과 같이 요약할 수 있습니다.
고밀도 배선·경량·소형, 해당 전자기기의 소형화에 최적
그래픽 일관성과 반복성으로 인해 PBC는 장비의 유지보수, 디버깅 및 검사 시간을 절약할 수 있습니다.
전자 제품의 비용을 줄이기 위해 생산을 자동화할 수 있습니다.
PCB의 종류
PCB는 다음과 같이 다양한 형태로 제공됩니다.
1. 단층 PCB
단면 PCB라고도하는 이것은 설계 및 생산이 쉽기 때문에 대부분의 전자 제품에서 가장 간단하고 가장 일반적으로 사용되는 PCB입니다. 단층 PCB는 종종 구리인 한 층의 전도성 물질로 코팅됩니다. PCB를 산화로부터 보호하기 위해 솔더 마스크 층을 사용합니다. 실크스크린은 PCB의 구성 요소를 표시합니다. 이 유형의 PCB는 프린터, 라디오 및 계산기와 같은 저렴하지만 대량 생산 애플리케이션에 사용됩니다.
2. 이중층 PCB
양면 PCB라고도 하는 이 PCB에는 일반적으로 구리와 같은 전도성 물질 층이 있으며 보드의 상단과 하단 모두에 적용됩니다. 단면에 비해 이 PCB의 주요 이점은 유연성이 향상되고 크기가 줄어들어 회로가 컴팩트하다는 것입니다. 이것은 일반적으로 산업 제어, UPS 시스템, 변환기, 전화, 전력 모니터링 장치, 증폭기 및 HVAC 애플리케이션에 사용됩니다.
3. 다층 PCB
이 유형의 PCB에는 두 개 이상의 전도성 구리 레이어가 있습니다. 회로가 과도한 열에 의해 손상되지 않도록 절연체 사이에 접착제를 끼워 보드를 고정합니다. 위성 시스템, GPS 기술, 파일 서버, 데이터 저장 장비 및 의료 장비와 같은 복잡한 애플리케이션에 사용됩니다.
다른 유형의 PCB에는 Flexible PCB, Rigid PCB 및 Flex-rigid PCB가 있습니다.
PCBA – 인쇄 회로 기판 어셈블리
인쇄 회로 기판 +어셈블리의 약어인 PCBA는 PTH(Plated Through Hole) 및 SMT(Surface Mounted Technology) 공정을 통해 채워지지 않은 PCB 기판을 통과시키는 전체 공정입니다. 이러한 프로세스는 블랭크 PCB 보드에 배치 및 납땜될 모든 전자 부품을 제공하며 솔더 페이스트 인쇄, 부품 배치, 손, 웨이브 또는 리플로 납땜 및 다양한 형태의 QC 검사를 포함합니다.
PCBA의 구성 요소
조립 과정에서 빈 PCB 보드는 전자 부품으로 채워지거나 채워져 작동하는 인쇄 회로 어셈블리(PCA) 또는 PCBA를 형성합니다. 관통 구멍 기술을 사용하여 전자 부품은 전도성 패드로 둘러싸인 구멍에 장착됩니다. SMT를 사용하여 핀이 전도성 패드와 정렬되도록 부품을 PCB에 배치합니다. 전자 부품이 기판의 양쪽에 고정되는 경우 기판의 한쪽 면에 있는 부품은 납땜 전에 접착제를 사용하여 기판에 접착되어야 합니다.
실장된 PCBA 보드는 다음 방법 중 하나를 사용하여 테스트할 수 있습니다.
전원이 꺼진 상태에서 기판을 육안으로 검사하거나 자동화된 광학 검사 도구를 사용하여 검사할 수 있습니다.
전원을 끈 상태에서 아날로그 서명 분석을 수행할 수 있습니다. 이 분석을 "전원 끄기 테스트"라고 합니다.
전원이 켜진 상태에서 회로 내 테스트가 발생합니다.
마지막으로 기능 테스트를 수행하여 PCB가 설계된 대로 작동하는지 확인할 수 있습니다.
위의 설명에서 PCBA는 처리 흐름 또는 완전한 회로 기판을 나타내는 반면 PCB는 전자 장치가 없는 빈 인쇄 회로 기판을 나타냅니다.
