NeoDen N10P SMT 기계에서 기준점을 설정하고 구성 요소를 교정하는 방법은 무엇입니까?

전자제품 제조업에서는높은-정밀도SMT 기계제품의 품질과 안정성을 확보하기 위한 핵심 프로세스입니다. 높은 평가를 받는 고속-실장 기계로서네오덴 N10P다양하고 복잡한 회로 기판의 고정밀 배치 요구 사항을 충족하는 뛰어난 성능을 제공합니다.{0}} 그러나 잠재력을 완전히 발휘하려면 적절한 프로그래밍 기술-특히 기준점 설정 및 구성 요소 보정을 위한 "거래 요령"-을 숙지하는 것이 중요합니다.

이 블로그 게시물은NeoDen N10P 사용 설명서, 세심한 작업을 통해 모든 PCB에 밀리초{0}}수준의 정밀한 배치를 달성하는 방법에 대한 심층 분석을 제공합니다.

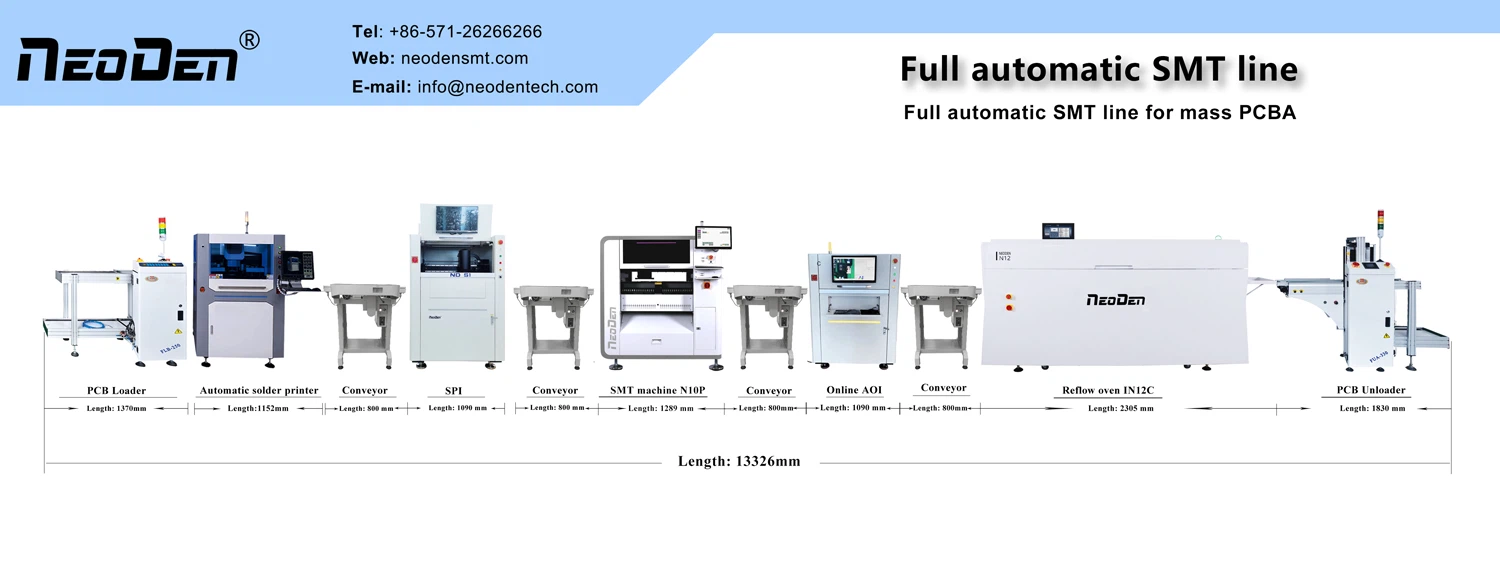

NeoDen N10p SMT machine

PCB 기준점과 원점은 PCB 식별 및 위치 지정을 위한 기계의 "GPS" 역할을 하며 모든 배치 작업의 시작점 및 참조 역할을 합니다. 이 단계에서 편차가 발생하면 후속 부품 배치 정확도가 저하됩니다.

PCB 원산지:이는 PCB 좌표계와 기계 좌표계 사이의 계산 기준점 역할을 합니다. 배치 파일 내에서는 원점 좌표만 기계 좌표입니다. 다른 모든 구성요소 좌표는 이 원점을 기준으로 합니다.
기준점:일반적으로 PCB 보드의 특수 표시입니다. 이는 머신 비전 시스템에서 PCB의 위치와 방향을 정확하게 식별하고 수정하는 데 사용되며, 트랙에서 PCB를 운반하는 동안 발생할 수 있는 사소한 편차를 보상합니다. NeoDen N10P에는 이러한 마크를 정확하게 식별하기 위해 왼쪽 및 오른쪽 기준점 카메라가 장착되어 있습니다.

NeoDen N10P는 PCB 원점을 설정하는 두 가지 방법을 제공합니다.

자동 계산 모드:일반 직사각형 PCB의 경우 소프트웨어는 PCB의 XY 치수 및 테두리 너비와 결합된 "시스템 설정"의 "PCB 오른쪽 하단 모서리" 위치를 기반으로 원점 위치를 자동으로 계산합니다. 이것은 효율적이고 빠른 방법입니다.
수동 교정 모드:PCB의 모양이 불규칙하거나 -직사각형이 아닌 경우 '자동 계산'을 선택 취소하고 '정렬' 버튼을 사용하여 수동으로 원점을 찾아 잠급니다.

기준점은 일반적으로 패널화 중 배치 정확도를 높이기 위해 "PCB" 프로그래밍 인터페이스에서 설정됩니다.

참조점을 추가하려면 "추가" 버튼을 클릭하세요.
기준점을 잠그려면 "위치 [정렬]" 기능에서 기준점 카메라를 사용하십시오.
좌표 파일을 통해 파일을 가져왔고 수동 프로그래밍을 선택하지 않은 경우 이 기능은 참조점 매개변수 보기에만 사용됩니다. 오류 발생을 방지하기 위해 좌표 값을 수정하지 않습니다.
수동 프로그래밍이 활성화되면 기준점 카메라를 사용하여 기준점 좌표를 검색하고 저장할 수 있습니다.

PCB 원점과 기준점을 정확하게 설정함으로써 모든 후속 구성 요소에 걸쳐 배치 정확도를 위한 견고한 기반을 구축할 수 있습니다.

부품 보정은 고정밀 배치를 위한 또 다른 중요한 단계입니다-. 머신 비전 시스템을 사용하여 피킹된 구성 요소에 대한 2차 검증을 수행하고 위치, 각도 및 치수가 사양을 충족하는지 확인하여 피킹 프로세스 중에 발생할 수 있는 사소한 편차를 수정합니다.

NeoDen N10P는 네 가지 기본 시각적 교정 방법을 제공합니다. 구성 요소 유형 및 정밀도 요구 사항에 따라 선택하십시오.

조치 없음:카메라 검사 없이 직접 배치. 부품 정밀도 요구 사항이 매우 낮지 않는 한 권장되지 않습니다.
플라이 칼리브:저항기 및 커패시터와 같은 소형 부품에 적합합니다. 플라잉 카메라는 이미지를 빠르게 캡처하고 헤드를 집어넣고-넣는 동안- 인식/수정을 수행하여 높은 효율성을 제공합니다.
IC 교정:SOP 패키지와 같이 피치가 더 큰 IC 부품에 적합합니다. 배치 헤드가 IC 카메라에 도달하면 고정밀 인식이 발생합니다.
IC 회전 교정:고정밀-IC용으로 설계되었습니다. 기계는 초기 인식을 수행한 후 각도를 조정하고{2}}각도가 요구 사항을 충족할 때까지 재인식하여 뛰어난 배치 정확도를 보장합니다.

시각적 교정 정확도를 보장하려면 구성요소 매개변수를 올바르게 구성하십시오.

구성요소 치수 얻기:길이와 너비는 "인식 테스트" 또는 "사진 테스트"를 통해 획득할 수 있습니다. 이 테스트에서는 '노출', '플래시', '밝기'와 같은 매개변수를 검증합니다.
배치 속도 및 높이 조정:특히 0402 크기 이하의 저항기, 커패시터 및 정밀 IC의 경우 배치 정확도를 높이려면 X-축 및 Y-축 이동 속도를 줄이세요. 또한 배치 높이는 일반적으로 부품 두께보다 0.2mm 작게 권장됩니다.
소음 감소 설정:부품 인식 시 밝은 점이나 기타 간섭 지점으로 인해 인식 범위가 일관되지 않아 거부될 수 있습니다. 노이즈 감소 매개변수를 구성하면 이 문제가 효과적으로 해결됩니다.

고정밀 배치는-올바른 프로그래밍뿐만 아니라 일상적인 장비 유지 관리 및 시기적절한 문제 해결에도 달려 있습니다.

청결 유지:작업 영역에 잔해물이 없고 트랙이 깨끗한지 확인하십시오. 오염이 시각적 인식 정확도에 영향을 미치므로 모든 카메라 렌즈에 얼룩이 없도록 특히 주의하세요.-
검사흡입관노즐: 노즐에 먼지나 변형이 있는지 정기적으로 점검하고 필요에 따라 청소하거나 교체하십시오.
자기 간섭을 피하십시오:정확도 문제를 방지하려면 X-축 및 Y-축 자기 스케일에서 자성 물질을 멀리 두십시오.

배치 정확도 문제가 발생하는 경우 일반적인 원인은 다음과 같습니다.

인식 오류:노즐이나 배치 헤드에 간섭 지점이 있는지 확인하십시오. 노즐을 교체하거나 간섭점을 검게 만드세요.
기준점을 찾을 수 없습니다:일반적으로 원점 설정이 잘못되었거나 기계가 기준점을 찾지 못하여 발생합니다. 원산지 설정을 확인하세요.
부정확한 교정:문제가 지속되면 카메라 보정이나{0}}노즐 중앙 위치 조정이 필요할 수 있습니다.

NeoDen N10P의-고정밀 배치 기능은 단순한 기능이 아니라 엄격한 프로그래밍 논리와 세심한 작동을 바탕으로 구축되었습니다. 다양한 부품 시각적 교정 기술과 함께 PCB 기준점 및 원점 설정 방법을 철저히 이해하고 숙달하면 생산 효율성과 제품 품질을 크게 향상시킬 수 있습니다. 모든 세심한 단계는 우수한 최종 제품 품질로 이어진다는 점을 기억하십시오.

작동 중에 문제가 발생하거나 NeoDen N10P의 유지 관리 세부 사항에 대해 자세히 알고 싶다면저희에게 연락주세요언제든지. 우리의 전문 팀은 전담 지원을 제공할 준비가 되어 있습니다.
