1. PCB 설계 시 모든 신호 라인의 그룹을 충족하여 공차 범위의 전체 길이를 충족하려면 일반적으로 신호 라인 길이가 가장 긴 그룹 주위의 짧은 신호 라인의 전체 길이에 스네이크를 사용합니다. 공차 범위, 긴 신호 라인 프로세스 주변의 뱀은 일반적으로 PCB 신호 아이소메트릭 처리로 알려져 있습니다. 동일한 길이의 목표는 동일한 신호 그룹의 타이밍 일치 요구 사항을 충족하는 것입니다.
2. 아이소메트릭 범위는 다양한 인터페이스 또는 신호, 특정 참조 모듈 사양 내용의 요구 사항을 엄격히 준수해야 합니다. 의심스러운 점이 있으면 고객에게 제때에 확인하십시오.
3. 동일한 그룹에서 가장 긴 신호 라인의 길이를 처리하기 전에 가장 긴 신호 길이를 최적화하는 첫 번째 단계를 찾아야 합니다.
4. 전체 신호 라인 경로를 확인하고 간섭 소스를 피하는지 확인하고 적격 여부를 확인하려면 등각 투영 처리를 완료해야 합니다.

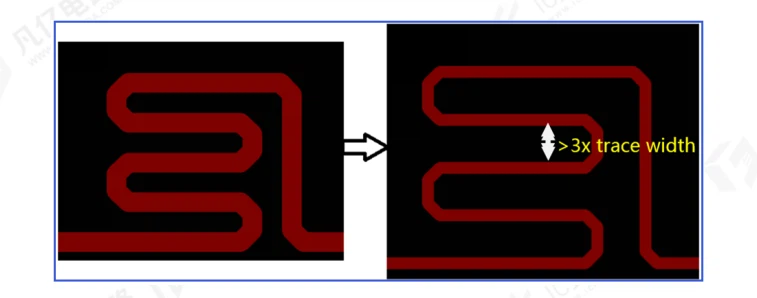

5. 아이소메트릭 처리, 피치는 공간 제약과 같은 4W가 선호되며 3W로 조정될 수 있습니다. 40-150mil 단위의 등각 높이 제어가 적절하며 너무 높아서는 안 됩니다. 모서리 길이는 선 너비의 1.5배 이상이며, 일반적으로 6-10mil 크기를 제어합니다. 예를 들어 선 너비는 4mil, 모서리 크기는 모서리 크기를 제어합니다. 그림 1과 같이 6mil이면 모서리가 너무 작을 수 없습니다.
그림 1 스네이크 정렬 요구 사항

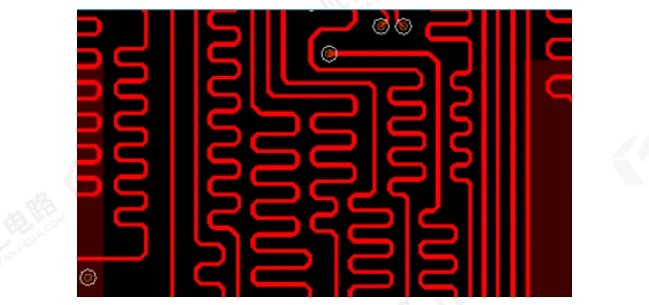

6. 동일한 길이는 대각선을 다루지 않도록 수평 또는 수직 방향으로 다루어야 합니다. 처리가 너무 분산될 수 없으므로 처리에 집중해야 하며 미적 특성을 보장하기 위해 원칙적으로 신호를 처리하는 것입니다. 두 번째 첫 번째 수리 라인은 측면 옆에 있고 두 번째는 가장 긴 처리를 보장하기 위한 것입니다. 공간의 활용과 전체적인 디자인의 미학을 고려한 것입니다. 동일한 디자인 내에서 동일한 길이의 높이는 그림 2와 같이 거의 동일하게 제어되어야 하며 너무 많이 다르지 않아야 합니다.
그림 2 PCB 뱀 물린 아이소메트릭
7. 아이소메트릭을 처리한 후에는 참조 레이어를 확인하고 교차 분할을 허용하지 않아야 합니다. 교차 분할을 방지하기 위한 PCB 클록 신호(일반적으로 clk로 끝남) 및 기타 중요한 신호, 교차 분할은 신호 임피던스의 급격한 변화로 이어집니다.
8. 전원 공급 장치 레이어에 걸쳐 기준면을 정렬하는 경우 그림 3과 같이 완전한 복귀 경로를 제공하기 위해 두 개의 전원 공급 장치 레이어를 접지 용량에 추가하는 것이 좋습니다.
그림 3 정렬 4분할 처리

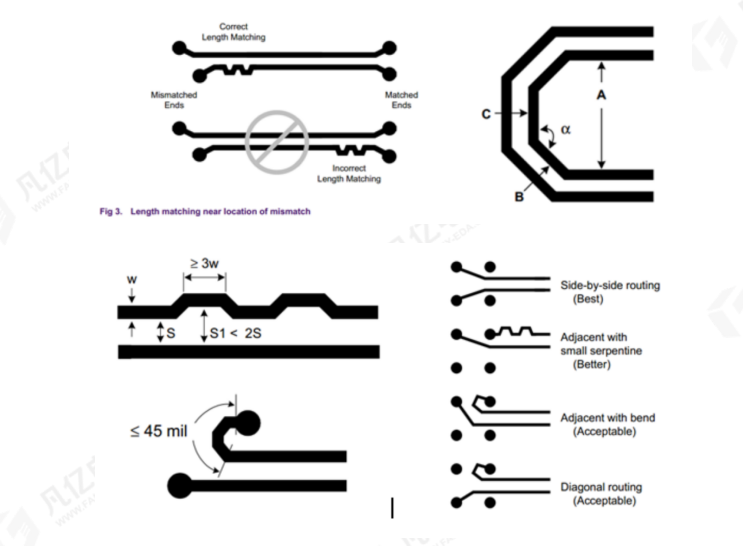

9. 차동 신호는 다음 그림 4 요구 사항에 따라 내부 참조의 동일한 길이, 동일한 높이 및 너비의 위치 근처에서 생성된 분리된 내에서 동일한 길이의 위치와 동일해야 합니다.
